测量仪器>三坐标测量机>高精度型Mitutoyo型号 LEGEX Takumi

超高精度三坐标测量机 LEGEX 匠

最大允许长度测量误差E₀，MPE=（0.23+0.7L/1000）μm。LEGEX 匠在原有机型的基础上，为了传承卓越的技能，引入了“匠人制度”，对加工工艺进行不断改进和完善，力求极致和完美

LEGEX 574 匠系列: 测量范围 X轴最大 (mm)：500；Y轴最大 (mm)：700；Z轴最大 (mm)：450
LEGEX 774 匠系列: 测量范围 X轴最大 (mm)：700；Y轴最大 (mm)：700；Z轴最大 (mm)：450
LEGEX 776 匠系列: 测量范围 X轴最大 (mm)：700；Y轴最大 (mm)：700；Z轴最大 (mm)：600
LEGEX 9106 匠系列: 测量范围 X轴最大 (mm)：900；Y轴最大 (mm)：1000；Z轴最大 (mm)：600

查看详情

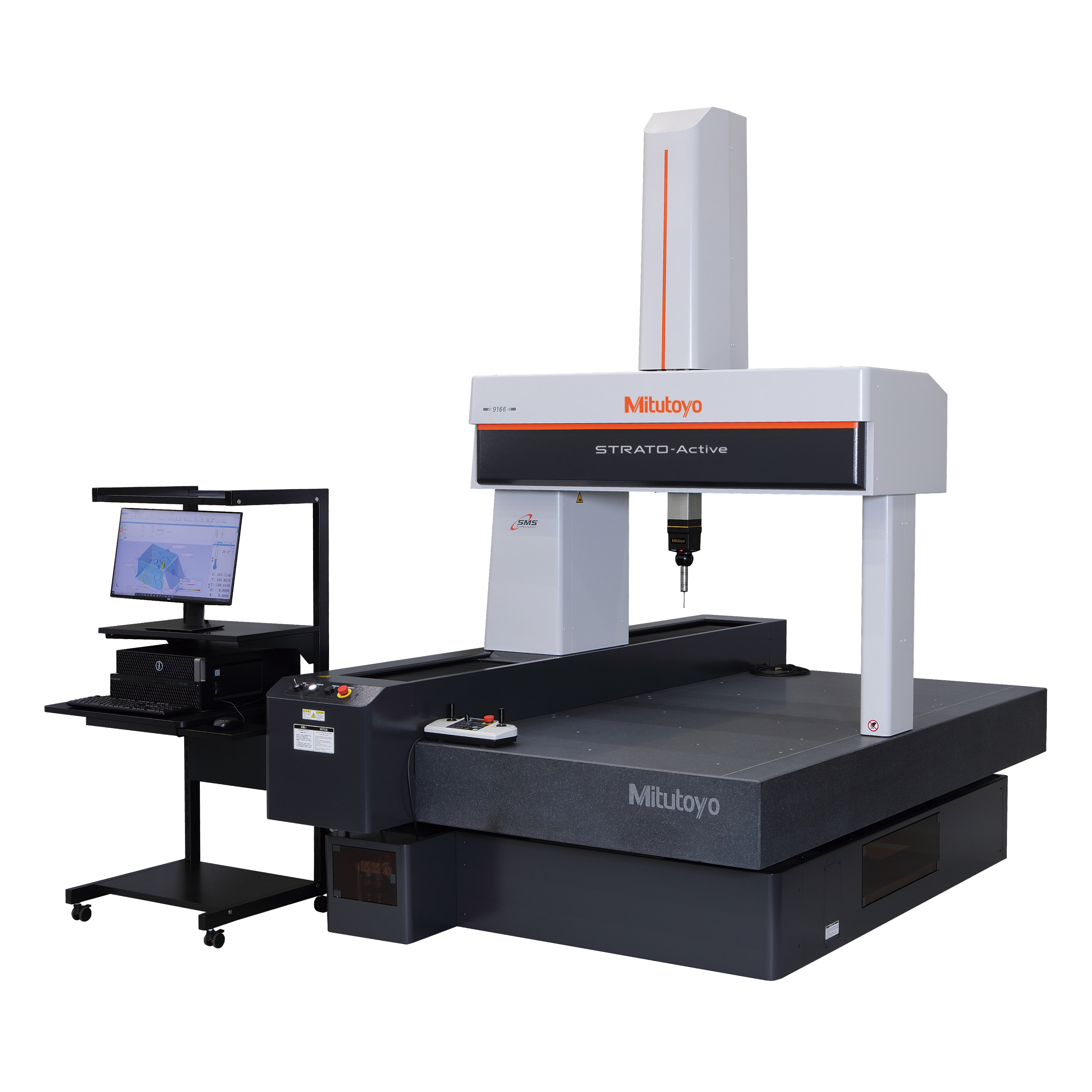

测量仪器>三坐标测量机>高精度型Mitutoyo型号 High Accuracy CNC Coordinate Measuring Machine STRATO-Active Series

高精度CNC三坐标测量机 STRATO-Active系列

桥式CNC三坐标测量机，可实现经济高效的高性能测量。高精度CNC三坐标测量机STRATO-Active系列，桥式CNC三坐标测量机可实现经济高效的高性能测量，最大允许长度测量误差可达到初项1.2μm

STRATO-Active 776系列: X轴最大 (mm)：700；测量范围Y轴 (mm)：700；Z轴最大 (mm)：600
STRATO-Active 7106系列: X轴最大 (mm)：700；测量范围Y轴 (mm)：1000；Z轴最大 (mm)：600
STRATO-Active 9106系列: X轴最大 (mm)：900；测量范围Y轴 (mm)：1000；Z轴最大 (mm)：600
STRATO-Active 9166系列: X轴最大 (mm)：900；测量范围Y轴 (mm)：1600；Z轴最大 (mm)：600

查看详情

测量仪器>三坐标测量机>可联入生产线型Mitutoyo型号 MACH-V9106

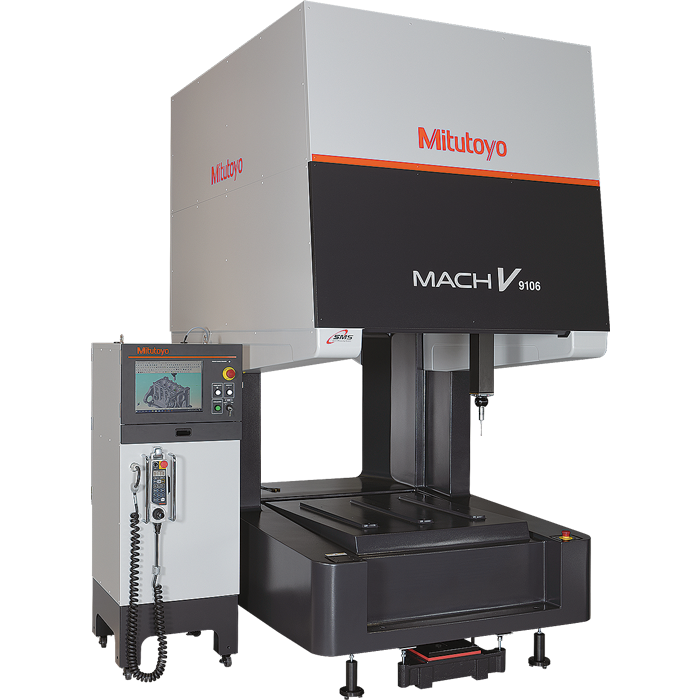

在线型CNC三坐标测量机 MACH-V9106

在动力传送生产线上构筑了柔性测量系统，通过高加速度和高移动速度实现了高吞吐的测量。MACH-V9106 可在动力传送生产线上构筑了柔性测量系统替代量规检测，通过高加速度和高移动速度实现了高吞吐的测量

MACH-V 9106: 测量范围：X轴最大（mm）：900；Y轴最大（mm）：1000；Z轴最大（mm）：600

查看详情

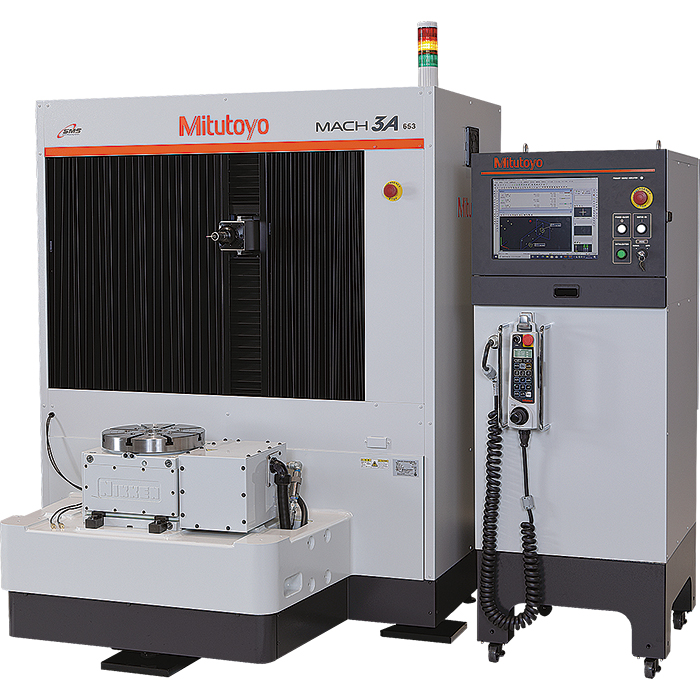

测量仪器>三坐标测量机>可联入生产线型Mitutoyo型号 MACH-3A 653

在线型CNC三坐标测量机 MACH-3A 653

通过CNC驱动速度、加速度、测量速度的提高，实现了高通量测量的卧式CNC三坐标测量机。MACH-3A 653在线型CNC三坐标测量机(卧式)，采用内置三坐标测量机控制装置以及计量检测专用电脑的设计，节省了操作空间

MACH-3A 653: 测量范围：X轴最大（mm）：600；Y轴最大（mm）：500；Z轴最大（mm）：280

查看详情

测量仪器>三坐标测量机>可联入生产线型Mitutoyo型号 MACH Ko-ga-me

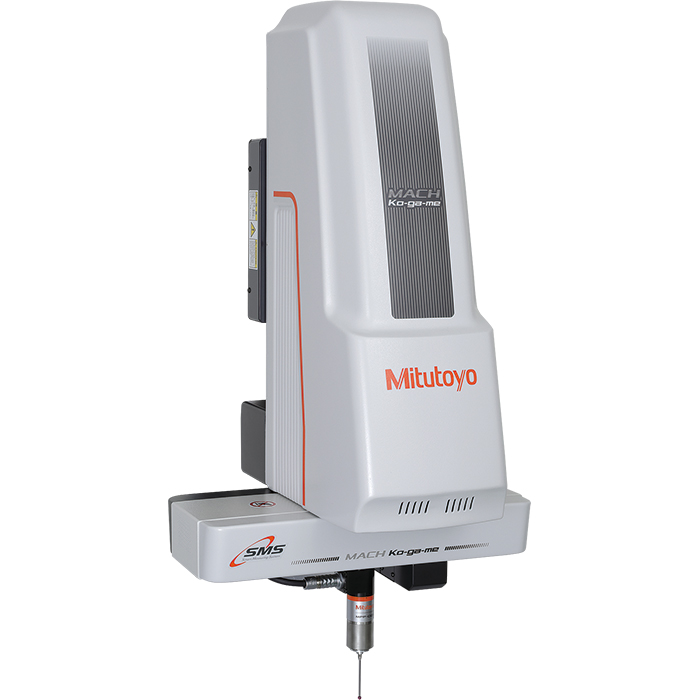

在线型CNC三坐标测量机 MACH Ko-ga-me

可应用在在独立应用中使用或集成在工作单元内，根据用户需求构建各种测量系统。MACH Ko-ga-me 可以在独立应用中使用或集成在工作单元内，构建适合加工现场需求的测量系统，进一步提高测量效率

KGM12128-C: 测量范围：X轴最大（mm）：120；Y轴最大（mm）：120；Z轴最大（mm）：80

查看详情

测量仪器>三坐标测量机>可联入生产线型Mitutoyo型号 MiSTAR

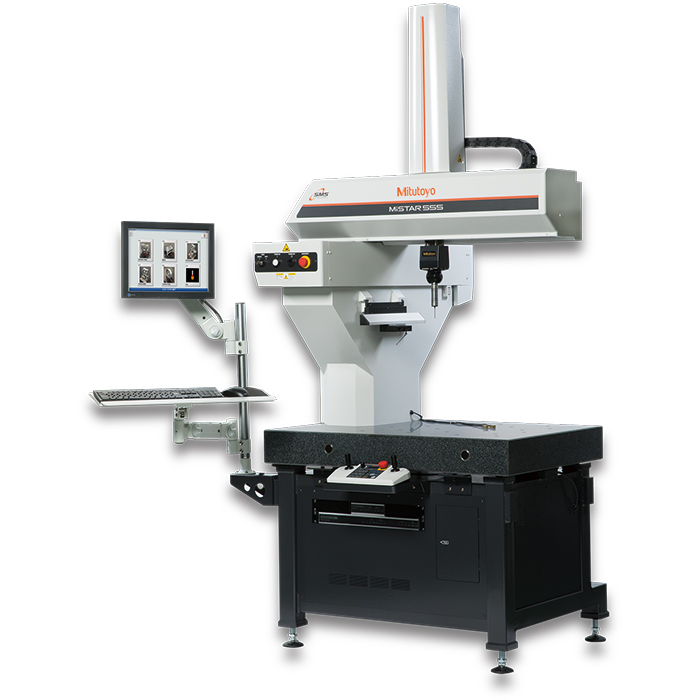

在线型CNC三坐标测量机 MiSTAR系列

可安装在生产现场，在生产线中的加工机旁使用。MiSTAR 系列是以“ 不挑剔安装环境的测量机”为理念的CNC三坐标测量机，其精度保证温度范围宽广，搭载耐环境绝对栅尺，并采用All-in-one的省空间结构

MiSTAR 555: 测量范围：X轴最大（mm）：570；Y轴最大（mm）：500；Z轴最大（mm）：500
MiSTAR 575: 测量范围：X轴最大（mm）：570；Y轴最大（mm）：700；Z轴最大（mm）：500

查看详情

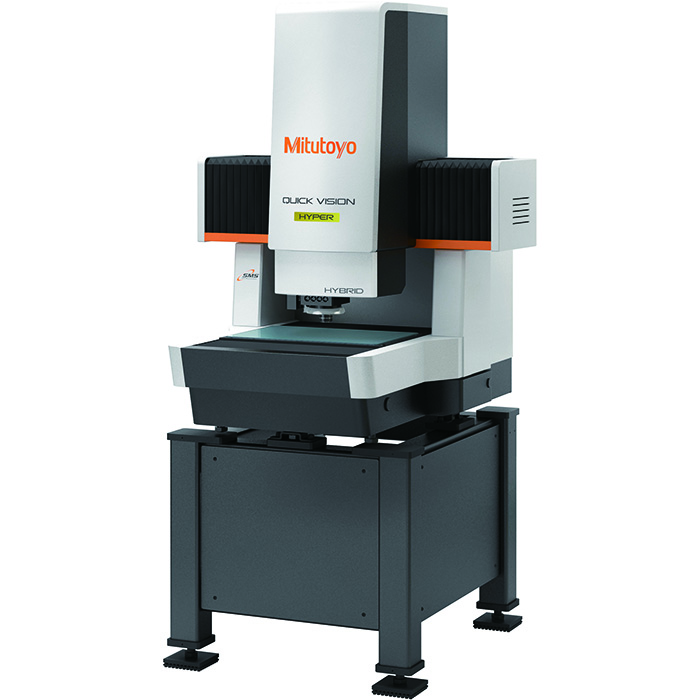

测量仪器>影像测量机>高精度型Mitutoyo型号 QV HYPER 302 404 606

QV HYPER 302/404/606

配备高分辨力、高精度标尺的高精度机型。QV HYPER Pro系列是配备高分辨力、高精度标尺的高精度型影像测量机。● 配备可瞬间对焦工件的跟踪自动对焦装置的机型，可大幅提高测量效率

Hyper 302 Pro: 测量范围：X轴最大（mm）：300；Y轴最大（mm）：200；Z轴最大（mm）：200
Hyper 404 Pro: 测量范围：X轴最大（mm）：400；Y轴最大（mm）：400；Z轴最大（mm）：250
Hyper 606 Pro: 测量范围：X轴最大（mm）：600；Y轴最大（mm）：650；Z轴最大（mm）：250

查看详情

测量仪器>影像测量机>高精度型Mitutoyo型号 ULTRA QUICK VISION

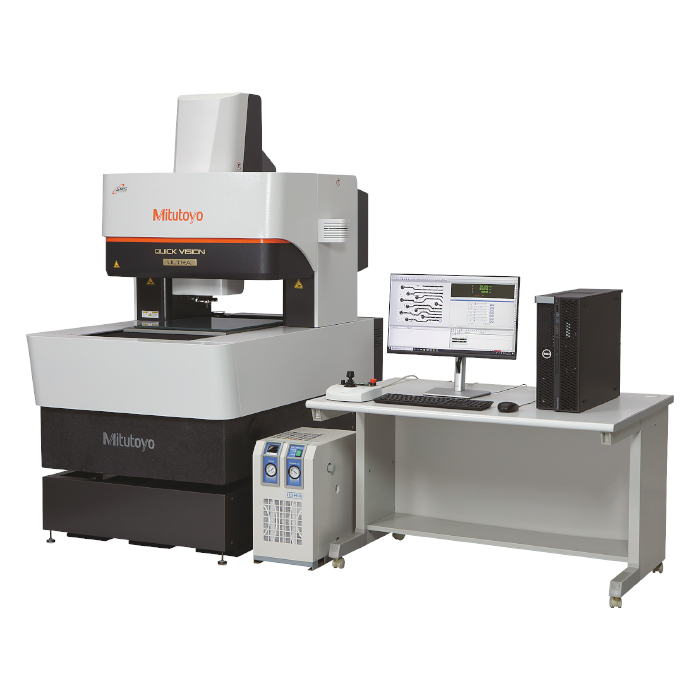

ULTRA QUICK VISION

是实现测量精度E1XY（0.25+2L/1000）μm的高精度CNC影像测量机。●X, Y, Z各轴采用本公司开发的高分辨力（0.01μm）、高精度的低热膨胀玻璃标尺

ULTRA 404: 测量范围：X轴最大（mm）：400；Y轴最大（mm）：400；Z轴最大（mm）：200

查看详情

测量仪器>影像测量机>复合测量型Mitutoyo型号 QVH4 APEX 302 404 606 PRO

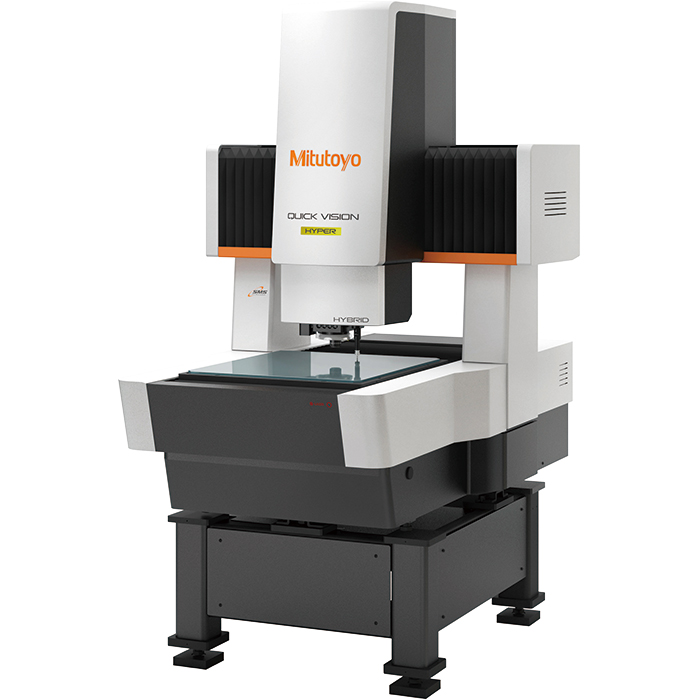

QVH4 APEX 302/404/606 PRO

搭载非接触式位移传感器，实现微细阶差或3D形状测量的复合型影像测量机。QVH4 Pro是配备非接触式位移传感器、可利用扫描功能测量细微阶差和3D形状的复合型测量机

QVH4 APEX 302 Pro: 测量范围：X轴最大（mm）：300；Y轴最大（mm）：200；Z轴最大（mm）：200
QVH4 APEX 404 Pro: 测量范围：X轴最大（mm）：400；Y轴最大（mm）：400；Z轴最大（mm）：250
QVH4 APEX 606 Pro: 测量范围：X轴最大（mm）：600；Y轴最大（mm）：650；Z轴最大（mm）：250

查看详情

测量仪器>影像测量机>复合测量型Mitutoyo型号 QVH4 HYPER 302 404 606 PRO

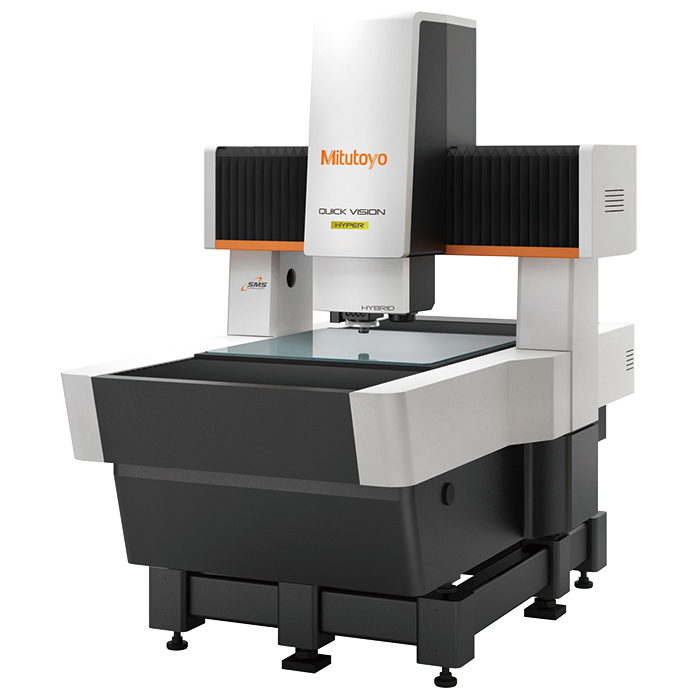

QVH4 HYPER 302/404/606 PRO

采用双扫描系统，具有非接触式位移传感器和扫描功能，可以高速测量微小的高度差和 3D 形状。QVH4 HYPER Pro是配备非接触式位移传感器、可利用扫描功能测量细微阶差和3D形状的高精度型、复合型测量机

QVH4 HYPER 302 Pro: 测量范围：X轴最大（mm）：300；Y轴最大（mm）：200；Z轴最大（mm）：200
QVH4 HYPER 404 Pro: 测量范围：X轴最大（mm）：400；Y轴最大（mm）：400；Z轴最大（mm）：250
QVH4 HYPER 606 Pro: 测量范围：X轴最大（mm）：600；Y轴最大（mm）：650；Z轴最大（mm）：250

查看详情

测量仪器>影像测量机>复合测量型Mitutoyo型号 QUICK VISION HYBRID TYPE1 APEX

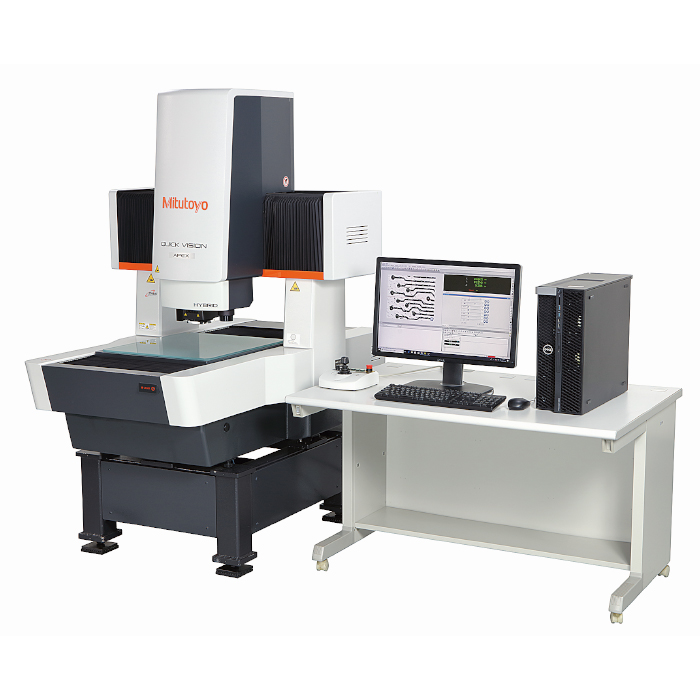

QUICK VISION HYBRID TYPE1 APEX

搭载非接触式位移传感器的复合型影像测量机。QV HYBRID TYPE1是配备非接触式位移传感器，可利用扫描功能测量细微阶差和3D形状的复合型测量机。● 位移传感器的检测方法采用双针孔测量原理

Apex 302 Pro Hybrid Type 4: 测量范围：X轴最大（mm）：300；Y轴最大（mm）：200；Z轴最大（mm）：200
Apex 404 Pro Hybrid Type 4: 测量范围：X轴最大（mm）：400；Y轴最大（mm）：400；Z轴最大（mm）：250
Apex 606 Pro Hybrid Type 4: 测量范围：X轴最大（mm）：600；Y轴最大（mm）：650；Z轴最大（mm）：250

查看详情

测量仪器>影像测量机>复合测量型Mitutoyo型号 HYPER QUICK VISION HYBRID TYPE1

HYPER QUICK VISION HYBRID TYPE1

Hyper 302 Hybrid Type 1: 测量范围：X轴最大（mm）：300；Y轴最大（mm）：200；Z轴最大（mm）：200
Hyper 404 Hybrid Type 1: 测量范围：X轴最大（mm）：400；Y轴最大（mm）：400；Z轴最大（mm）：250
Hyper 606 Hybrid Type 1: 测量范围：X轴最大（mm）：600；Y轴最大（mm）：650；Z轴最大（mm）：250

查看详情

测量仪器>影像测量机>复合测量型Mitutoyo型号 QVTP APEX 302/404/606 Pro

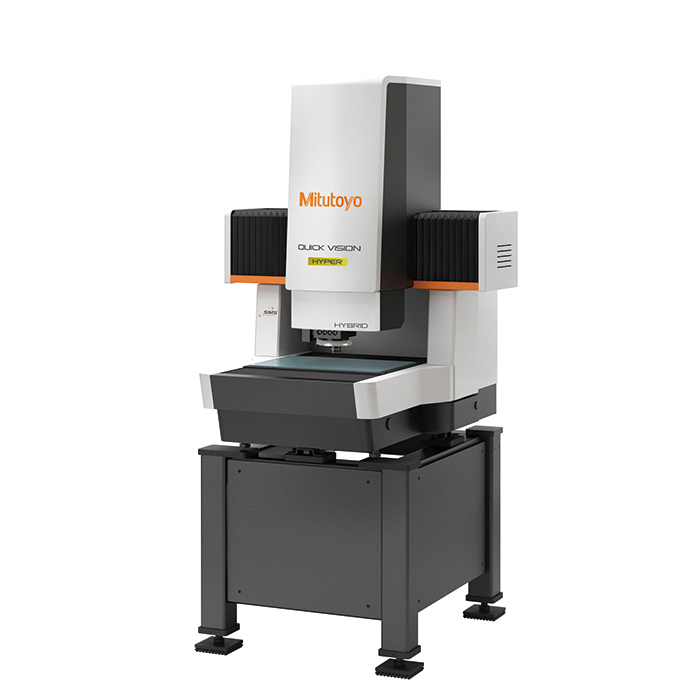

QVTP APEX 302/404/606 Pro

QV TP Pro是通过影像测量功能和通过接触式测头实现接触测量的CNC型影像测量机。● 标配StrobeSnap 功能，是可进行高速测量的Quick Vision 的升级机型

QV Apex 302 Pro（配置TP触发式测头）: 测量范围：X轴最大（mm）：300；Y轴最大（mm）：200；Z轴最大（mm）：200
QV Apex 404 Pro（配置TP触发式测头）: 测量范围：X轴最大（mm）：400；Y轴最大（mm）：400；Z轴最大（mm）：250
QV Apex 606 Pro（配置TP触发式测头）: 测量范围：X轴最大（mm）：600；Y轴最大（mm）：650；Z轴最大（mm）：250

查看详情

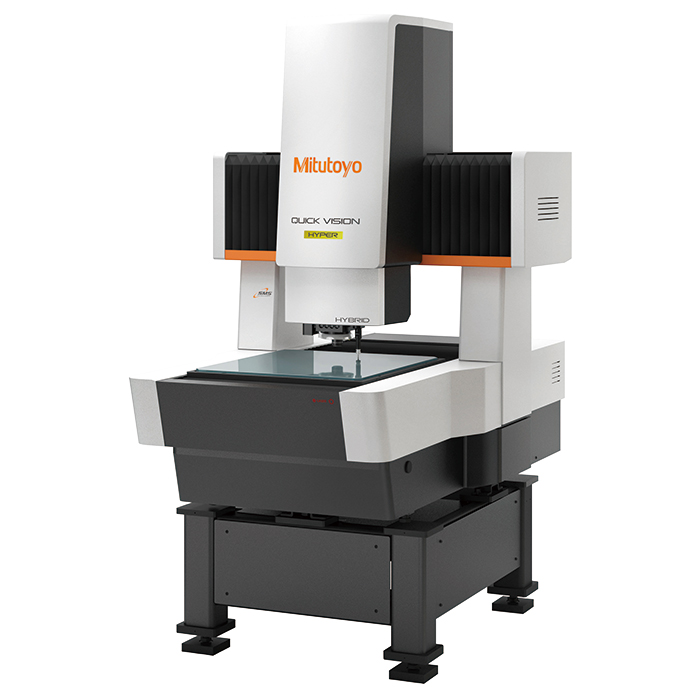

测量仪器>影像测量机>复合测量型Mitutoyo型号 QVTP HYPER 302/404/606 Pro

QVTP HYPER 302/404/606 Pro

QV HYPER Pro TP系列是配备高分辨力、高精度标尺、并支持配置TP触发式测头的高精度型影像测量机。● 配备可瞬间对焦工件的跟踪自动对焦装置的机型，可大幅提高测量效率

QV Hyper 302 Pro（配置TP触发式测头）: 测量范围：X轴最大（mm）：300；Y轴最大（mm）：200；Z轴最大（mm）：200
QV Hyper 404 Pro（配置TP触发式测头）: 测量范围：X轴最大（mm）：400；Y轴最大（mm）：400；Z轴最大（mm）：250
QV Hyper 606 Pro（配置TP触发式测头）: 测量范围：X轴最大（mm）：600；Y轴最大（mm）：650；Z轴最大（mm）：250

查看详情

3D扫描/轮廓测量Mitutoyo型号 QUICK VISION WLI Pro

QUICK VISION WLI Pro

配备白光干涉仪的复合型高精度3D测量系统。规格参数 QVWLI Pro 404：测量范围：X轴最大（mm）：400；Y轴最大（mm）：400；Z轴最大（mm）：240。QVWLI Pro 606：测量范围：X轴最大（mm）：600；Y轴最大（mm）：650；Z轴最大（mm）：220。

QVWLI Pro 404: 测量范围：X轴最大（mm）：400；Y轴最大（mm）：400；Z轴最大（mm）：240
QVWLI Pro 606: 测量范围：X轴最大（mm）：600；Y轴最大（mm）：650；Z轴最大（mm）：220

查看详情

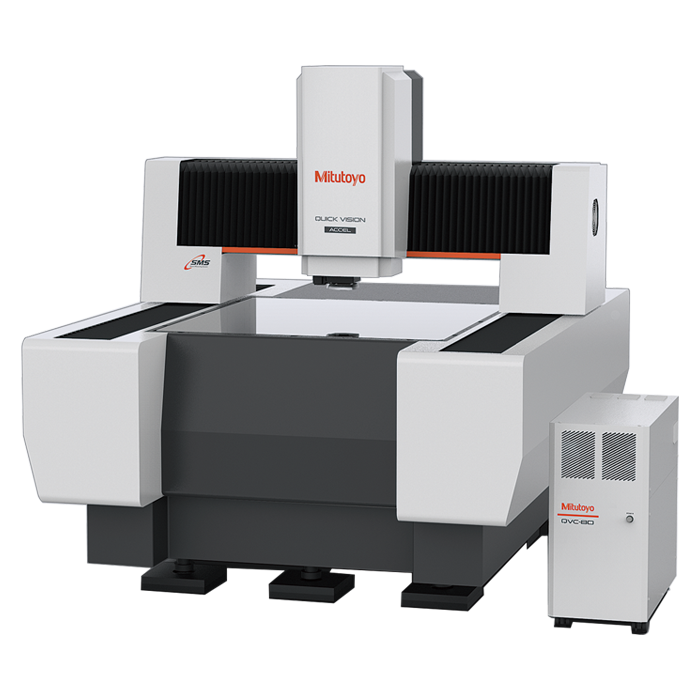

测量仪器>影像测量机>大型工件测量型Mitutoyo型号 QV ACCEL

QV ACCEL

系列的主体采用移动桥式结构，无需移动工作台，简化了工件的固定方式，用于测量大型工件的影像测量机。●移动桥式结构不移动工作台，因此简化了工件的固定方法，适合测量轻薄短小的工件

QV ACCEL808: 测量范围：X轴最大（mm）：800；Y轴最大（mm）：800；Z轴最大（mm）：150
QV ACCEL1010: 测量范围：X轴最大（mm）：1000；Y轴最大（mm）：1000；Z轴最大（mm）：150

查看详情

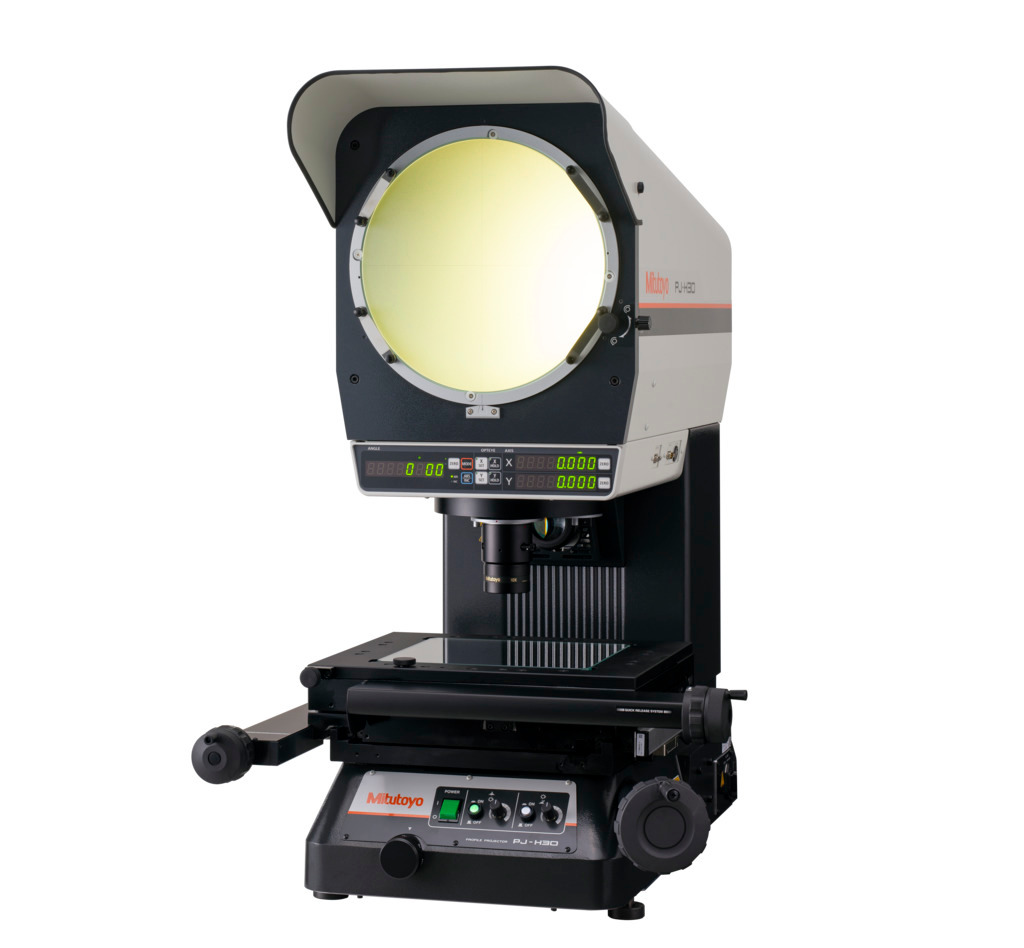

测量仪器>光学测量机>投影仪>高精度型 PJ-H30系列Mitutoyo型号 PJ-H30系列

PJ-H30系列

实现（3.0＋0.02L）μm的高精度型投影仪。投影仪是实现了（3.0+0.02L）μm的高精度测量的高端型号。●符合JISB 7184：1999[测量投影仪]标准

PJ-H30A1010B: 投影方式：正立正像；有效直径(mm)：φ306；测量范围(XxY)（mm）：100x100
PJ-H30D1010B: 投影方式：正立正像；有效直径(mm)：φ306；测量范围(XxY)（mm）：100x100
PJ-H30A2010B: 投影方式：正立正像；有效直径(mm)：φ306；测量范围(XxY)（mm）：200x100
PJ-H30D2010B: 投影方式：正立正像；有效直径(mm)：φ306；测量范围(XxY)（mm）：200x100

查看详情

测量仪器>形状测量机>形状一体机Mitutoyo型号 ROUNDTRACER EXTREME系列

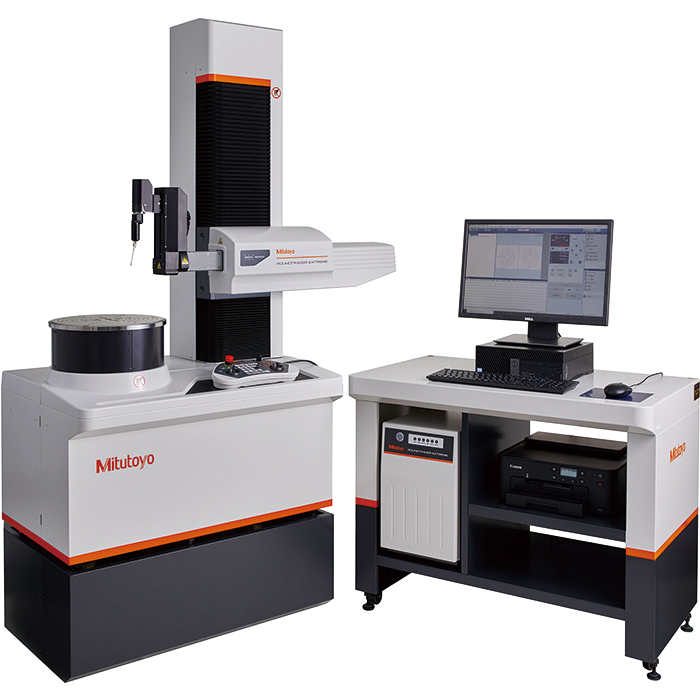

ROUNDTRACER EXTREME系列

将圆度、轮廓形状和表面粗糙度测量功能整合到一个高端机器中。集圆度、轮廓形状和表面粗糙度测量功能于一体的高端型测量仪器。ROUNDTRACEREXTREME具备圆度、轮廓和表面粗糙度测量功能，1台机器胜任3种测量，通过整合流程节约时间，提高生产效率

RTX-0605-A: 径向旋转精度(μm)：(0.02+3.5H/10000)；最大测量直径(mm)：358；最大承重(kg)：60

查看详情

测量仪器>形状测量机>形状一体机Mitutoyo型号 ROUNDTRACER Flash系列

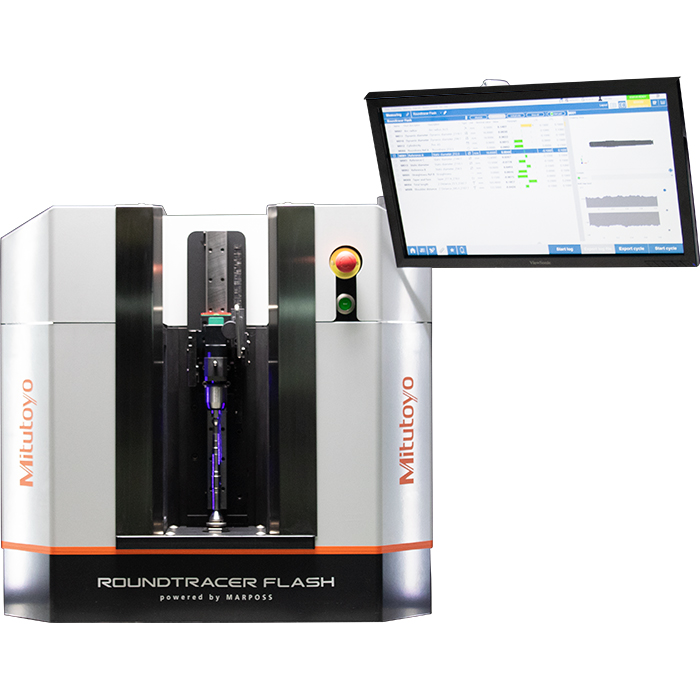

ROUNDTRACER Flash系列

基于先进的区域图像传感器，能够以高速度对工件执行多项微米精度检查。ROUNDTRACER Flash是实验室和生产现场中进行精准质量控制的理想解决方案。Roundtracer Flash基于先进的区域图像传感器，能够以高速度对工件执行多项微米精度检查

S100: 工件最大长度(mm)：100；工件最大质量(kg)：6；本体尺寸WxDxH(mm)：886×663×627
S300: 工件最大长度(mm)：300；工件最大质量(kg)：6；本体尺寸WxDxH(mm)：886×663×842

查看详情

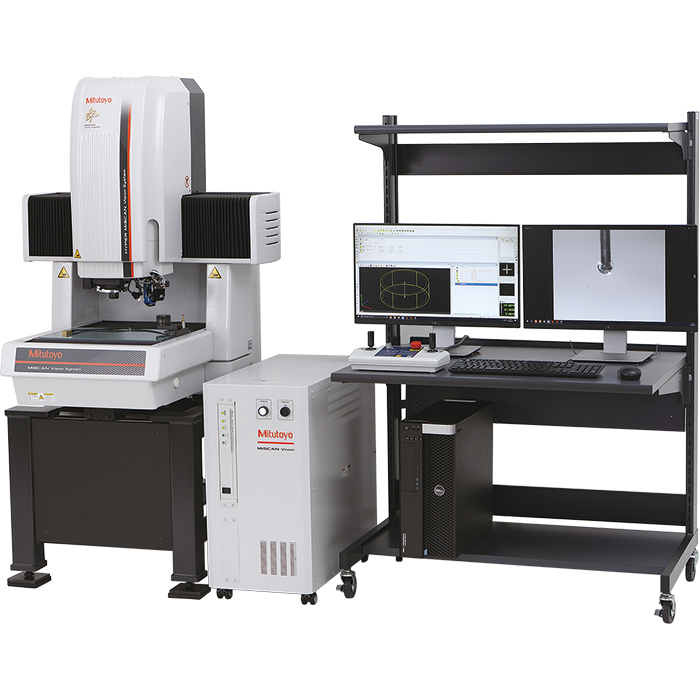

测量仪器>影像测量机>微细尺寸测量型Mitutoyo型号 MiSCAN Vision System

MiSCAN VISION SYSTEM

配备影像测头和扫描测头(MPP-NANO, SP25M)的复合测量机。MiSCAN Vision System是配备影像测头和扫描测头（MPP-NANO,SP25M）的复合测量机

MVS HYPER 302: 测量范围：X轴最大（mm）：300；Y轴最大（mm）：200；Z轴最大（mm）：200
MVS HYPER 404: 测量范围：X轴最大（mm）：400；Y轴最大（mm）：400；Z轴最大（mm）：250
MVS 404 Apex: 测量范围：X轴最大（mm）：400；Y轴最大（mm）：400；Z轴最大（mm）：250

查看详情

测量仪器>影像测量机>微细尺寸测量型Mitutoyo型号 UMAP VISION SYSTEM TYPE2

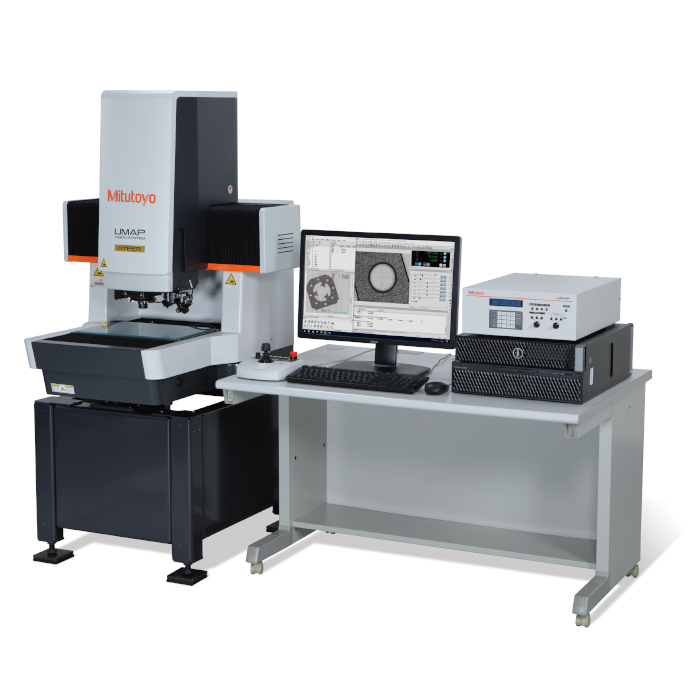

UMAP VISION SYSTEM TYPE2

搭载超声波微细测头UMAP的复合型影像测量机。UMAP Vision System TYPE2微细形状测量系统搭载超声波微细测头UMAP，实现常规影像测量机或CMM都难以测量的极小孔直径、截面或轮廓的接触式测量

HYPER UMAP 302 Pro: 测量范围：X轴最大（mm）：300；Y轴最大（mm）：200；Z轴最大（mm）：200
ULTRA UMAP 404: 测量范围：X轴最大（mm）：400；Y轴最大（mm）：400；Z轴最大（mm）：200

查看详情

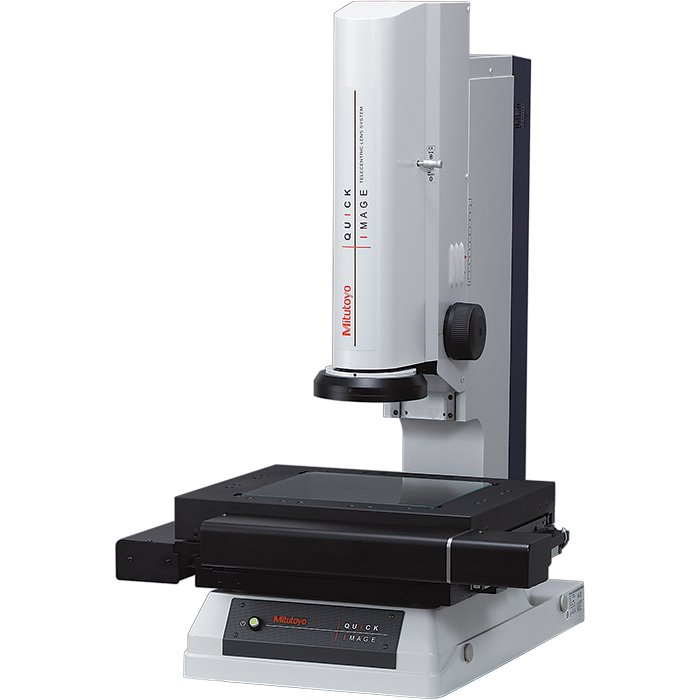

测量仪器>影像测量机>2D测量型Mitutoyo型号 QUICK Image

QUICK Image

通过高景深的远心光学系统和广视野的显示器进行高效测量的2D手动影像测量机。Quick Image系列是画面内精度达±1.5μm、高分辨力模式下的重复精度为±0.7μm，可通过高景深的远心光学系统和广视野的显示器进行高效测量的2D手动影像测量机

QI-A1010D: 测量范围：X轴最大（mm）：100；Y轴最大（mm）：100；类型：手动
QI-A2010D: 测量范围：X轴最大（mm）：200；Y轴最大（mm）：100；类型：手动
QI-A2017D: 测量范围：X轴最大（mm）：200；Y轴最大（mm）：170；类型：手动
QI-A3017D: 测量范围：X轴最大（mm）：300；Y轴最大（mm）：170；类型：手动

查看详情

测量仪器>影像测量机>手动测量型Mitutoyo型号 QUICK SCOPE

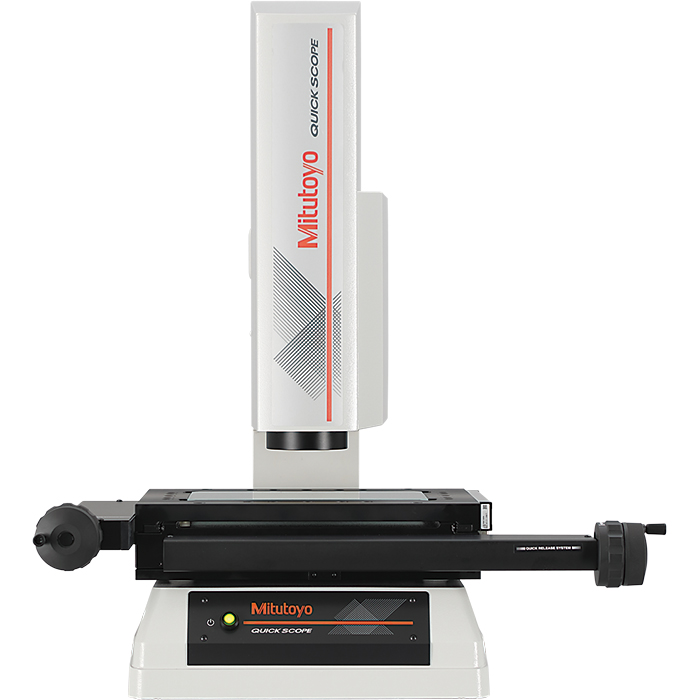

QUICK SCOPE

配备300万像素的高分辨力相机和快速影像自动对焦功能的手动影像测量机。Quick Scope配备300万像素的高分辨力相机和快速影像自动对焦功能的手动影像测量机

QS-L2010Z/AFC: 测量范围：X轴最大（mm）：200；Y轴最大（mm）：100；Z轴最大（mm）：150
QS-L3017Z/AFC: 测量范围：X轴最大（mm）：300；Y轴最大（mm）：170；Z轴最大（mm）：150
QS-L4020Z/AFC: 测量范围：X轴最大（mm）：400；Y轴最大（mm）：200；Z轴最大（mm）：150

查看详情

测量仪器>形状测量机>表面粗糙度/轮廓测量机Mitutoyo型号 FORMTRACER Avant D3000

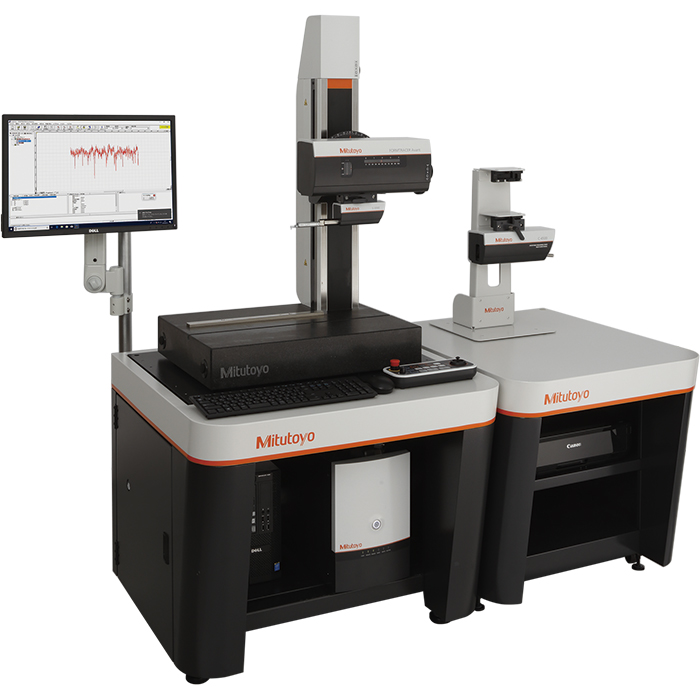

FORMTRACER Avant D3000

采用先进设计，通过切换检出器实现轮廓测量和表面粗糙度测量的复合型形状测量机。/4000系列是一款表面形状测量仪，其设计不仅具有高功能性和易用性，而且具有先进的设计

FTA-S4D3000-D: X轴测量范围(mm)：100；Z1轴测量范围(μm)：800,80,8；本体尺寸WxDxH(mm)：759x482x966
FTA-H4D3000-D: X轴测量范围(mm)：100；Z1轴测量范围(μm)：800,80,8；本体尺寸WxDxH(mm)：759x482x1166
FTA-W4D3000-D: X轴测量范围(mm)：100；Z1轴测量范围(μm)：800,80,8；本体尺寸WxDxH(mm)：1159x482x1176
FTA-L4D3000-D: X轴测量范围(mm)：100；Z1轴测量范围(μm)：800,80,8；本体尺寸WxDxH(mm)：1159x492x1430

查看详情
