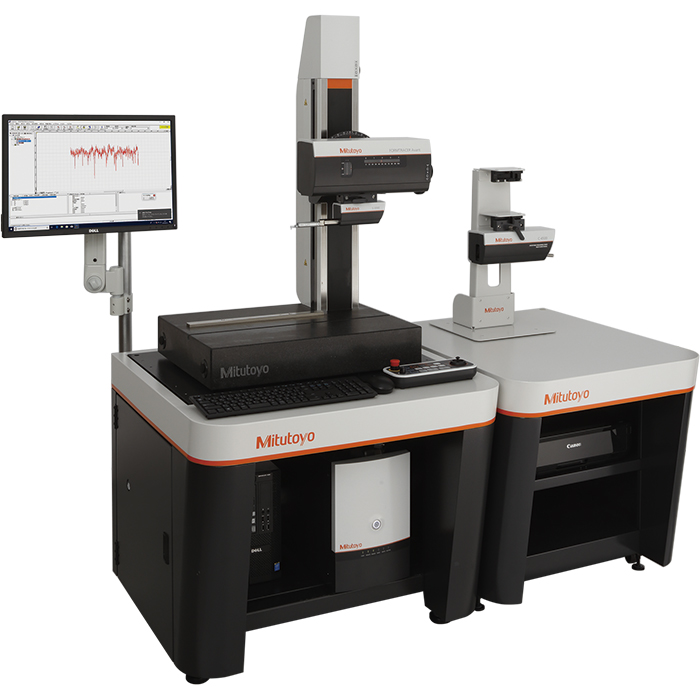

FORMTRACER Avant D4000

测量仪器>形状测量机>表面粗糙度/轮廓测量机Mitutoyo型号 FORMTRACER Avant D4000

FORMTRACER Avant D4000

采用先进设计，通过切换检出器实现轮廓测量和表面粗糙度测量的复合型形状测量机。FORMTRACER Avant D3000/4000系列是一款表面形状测量仪，其设计不仅具有高功能性和易用性，而且具有先进的设计

FTA-S4D4000-D: X轴测量范围(mm)：100；Z1轴测量范围(μm)：800,80,8；本体尺寸WxDxH(mm)：759x482x966
FTA-H4D4000-D: X轴测量范围(mm)：100；Z1轴测量范围(μm)：800,80,8；本体尺寸WxDxH(mm)：759x482x1166
FTA-W4D4000-D: X轴测量范围(mm)：100；Z1轴测量范围(μm)：800,80,8；本体尺寸WxDxH(mm)：1159x482x1176
FTA-L4D4000-D: X轴测量范围(mm)：100；Z1轴测量范围(μm)：800,80,8；本体尺寸WxDxH(mm)：1159x492x1430

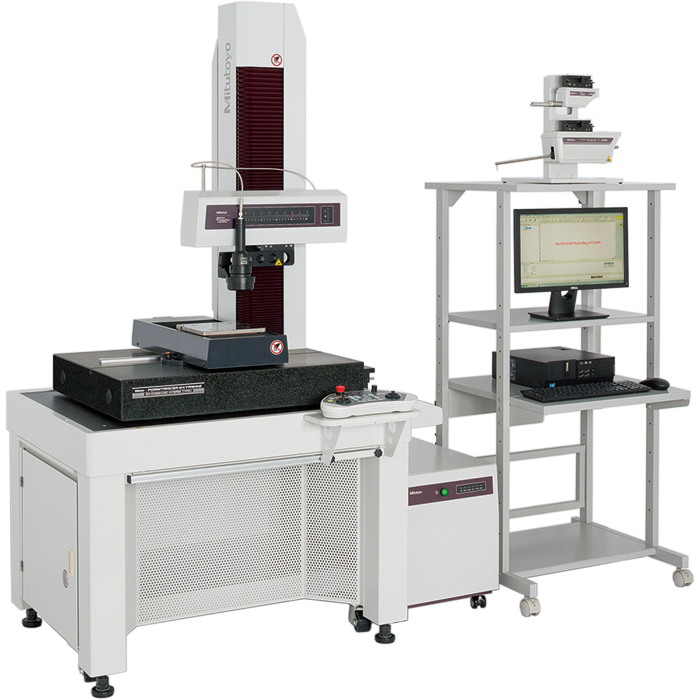

SV-C4500CNC HYBRID TYPE1

测量仪器>形状测量机>表面粗糙度/轮廓测量机Mitutoyo型号 SV-C4500CNC HYBRID TYPE1

SV-C4500CNC HYBRID TYPE1

HYBRID型CNC表面粗糙度/轮廓形状测量仪配有非接触式检出器。除了接触式表面粗糙度和轮廓测量系统外，HYBRID型CNC表面粗糙度/轮廓形状测量仪还配有非接触式检出器

SV-C4500CNC: X1轴测量范围(mm)：200；Z1轴测量范围(mm)：60mm(±30mm水平方向）；Z2轴行程范围(mm)：300或500（可选）

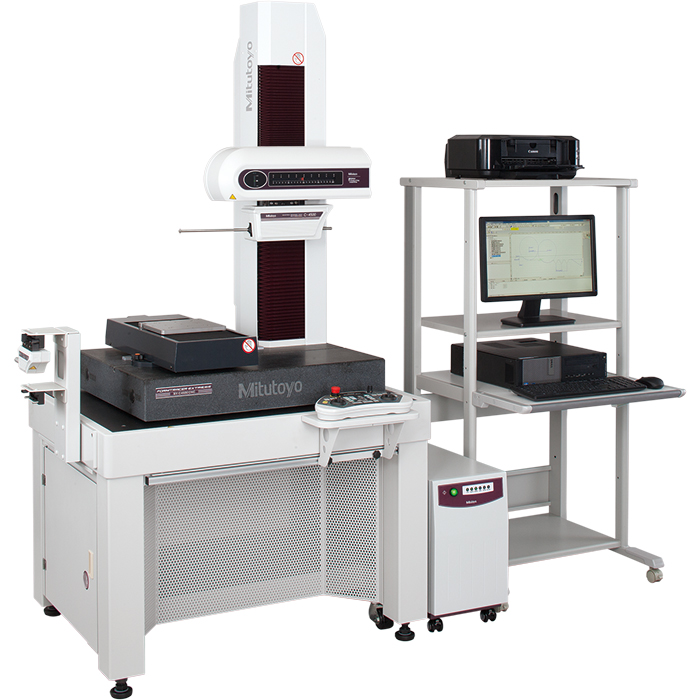

SV-C4500CNC

测量仪器>形状测量机>表面粗糙度/轮廓测量机Mitutoyo型号 SV-C4500CNC

SV-C4500CNC

通过更换检出器可实现轮廓形状测量和表面粗糙度的高精度接触式CNC表面粗糙度/轮廓测量系统。是通过更换检出器，可在一台机器上实现表面粗糙度和轮廓形状测量的高精度接触式CNC表面粗糙度/轮廓测量系统

SV-C4500CNC: X1轴测量范围(mm)：200；Z1轴测量范围(mm)：60mm(±30mm水平方向）；Z2轴行程范围(mm)：500

CS-5000CNC

测量仪器>形状测量机>表面粗糙度/轮廓测量机Mitutoyo型号 CS-5000CNC

CS-5000CNC

可同时测量表面粗糙度和轮廓形状的高精度触针式CNC表面性状测量机。是高精度测针型CNC表面测量仪可以同时进行表面粗糙度和形状/轮廓的测量。● X1轴和Z2轴的最大驱动速度分别达40mm/s和200mm/s，可以高速定位，从而提高了多重轮廓/多工件测量的效率

CS-5000CNC: X1轴测量范围(mm)：200；X1轴分辨力(mm)：0.005；X1轴示值误差(20℃)：±(0.3+0.002L)μm

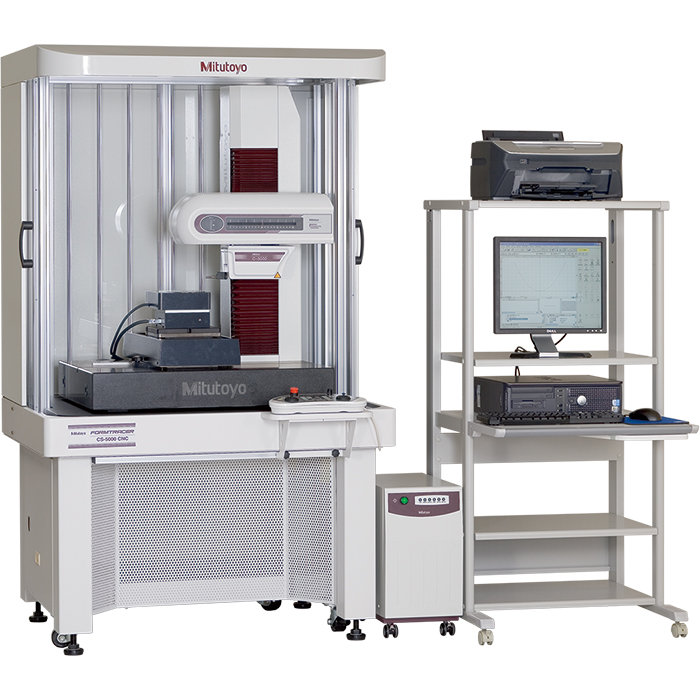

CS-H5000CNC

测量仪器>形状测量机>表面粗糙度/轮廓测量机Mitutoyo型号 CS-H5000CNC

CS-H5000CNC

可同时测量表面粗糙度和轮廓形状的高精度触针式CNC表面性状测量机。CS-5000CNC是高精度测针型CNC表面测量仪可以同时进行表面粗糙度和形状/轮廓的测量。● X1轴和Z2轴的最大驱动速度分别达40mm/s和200mm/s，可以高速定位，从而提高了多重轮廓/多工件测量的效率

CS-H5000CNC: X1轴测量范围(mm)：200；X1轴分辨力(mm)：0.005；X1轴示值误差(20℃)：±(0.16+0.001L)μm

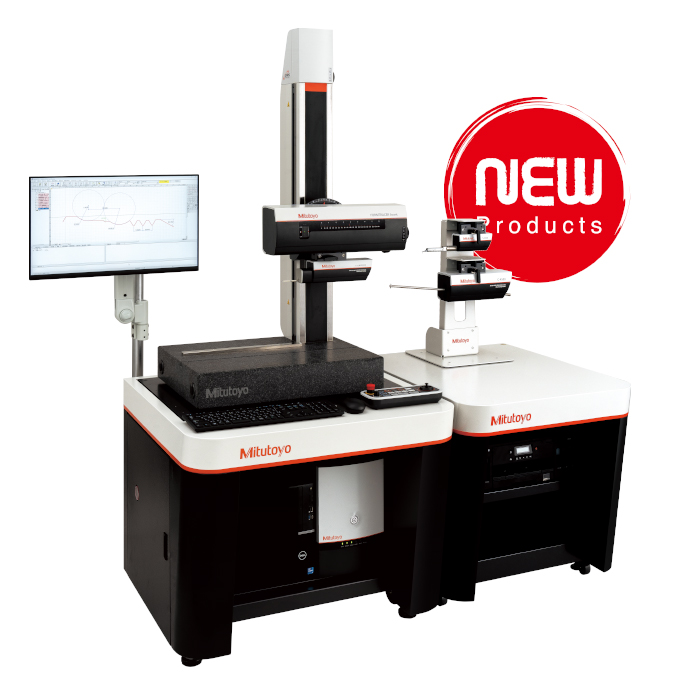

FORMTRACER Avant H3000

测量仪器>形状测量机>表面粗糙度/轮廓测量机Mitutoyo型号 FORMTRACER Avant H3000

FORMTRACER Avant H3000

只需一次追踪即可高精度、宽范围地同时测量轮廓形状和表面粗糙度。刷新传统测量常识的新型测量仪，由此诞生。● 高速驱动大幅缩短测量时间 X轴驱动速度[驱动器]：80mm/s（MAX） Z2轴驱动速度[立柱上下移动]：30mm/s（MAX） ● 搭载只需一次追踪即可测量轮廓形状和表面粗糙度的“H-3000检出器” 搭载...

FTA-S4H3000: X轴测量范围(mm)：100；Z1轴测量范围(mm)：16（从水平状态起±8）；Z2轴移动范围(mm)：300
FTA-H4H3000: X轴测量范围(mm)：100；Z1轴测量范围(mm)：16（从水平状态起±8）；Z2轴移动范围(mm)：500
FTA-W4H3000: X轴测量范围(mm)：100；Z1轴测量范围(mm)：16（从水平状态起±8）；Z2轴移动范围(mm)：500
FTA-L4H3000: X轴测量范围(mm)：100；Z1轴测量范围(mm)：16（从水平状态起±8）；Z2轴移动范围(mm)：700

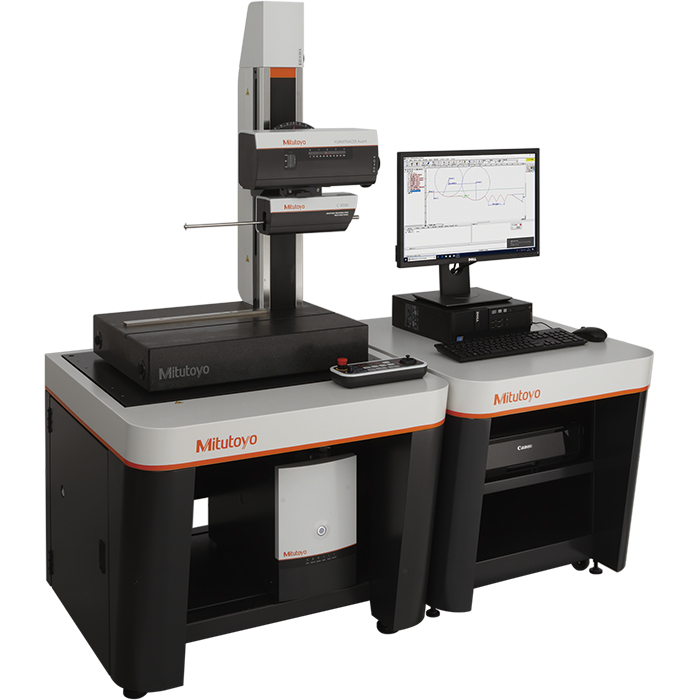

FORMTRACER Avant C3000系列

测量仪器>形状测量机>轮廓形状测量机Mitutoyo型号 FORMTRACER Avant C3000系列

FORMTRACER Avant C3000系列

一款高性能、易操作、具有先进性设计的轮廓测量仪。FORMTRACERAvant C3000系列是一款高性能、易操作、具有先进设计的轮廓测量仪。●C3000/4000系列标配有驱动器倾斜装置

FTA-S4C3000: Z2轴移动范围(mm)：300；Z1轴测量范围(mm)：60(水平±30)；直线度(X轴水平姿势)：0.8μm/100mm
FTA-H4C3000: Z2轴移动范围(mm)：500；Z1轴测量范围(mm)：60(水平±30)；直线度(X轴水平姿势)：0.8μm/100mm
FTA-W4C3000: Z2轴移动范围(mm)：500；Z1轴测量范围(mm)：60(水平±30)；直线度(X轴水平姿势)：0.8μm/100mm
FTA-L4C3000: Z2轴移动范围(mm)：700；Z1轴测量范围(mm)：60(水平±30)；直线度(X轴水平姿势)：0.8μm/100mm

FORMTRACER Avant C4000系列

测量仪器>形状测量机>轮廓形状测量机Mitutoyo型号 FORMTRACER Avant C4000系列

FORMTRACER Avant C4000系列

配置高精度检出器的高性能、易操作、具有先进性设计的轮廓测量仪。是一款高性能、易操作、具有先进设计的轮廓测量仪。接近测量点变得更容易，可以轻松测量大型工件。新增的工件程序键，强力支持手动操作创建测量工件程序

FTA-S4C4000: Z2轴移动范围(mm)：300；Z1轴测量范围(mm)：60(水平±30）；直线度(X轴水平姿势)：0.8μm/100mm
FTA-H4C4000: Z2轴移动范围(mm)：500；Z1轴测量范围(mm)：60(水平±30）；直线度(X轴水平姿势)：0.8μm/100mm
FTA-W4C4000: Z2轴移动范围(mm)：500；Z1轴测量范围(mm)：60(水平±30）；直线度(X轴水平姿势)：0.8μm/100mm
FTA-L4C4000: Z2轴移动范围(mm)：700；Z1轴测量范围(mm)：60(水平±30）；直线度(X轴水平姿势)：0.8μm/100mm

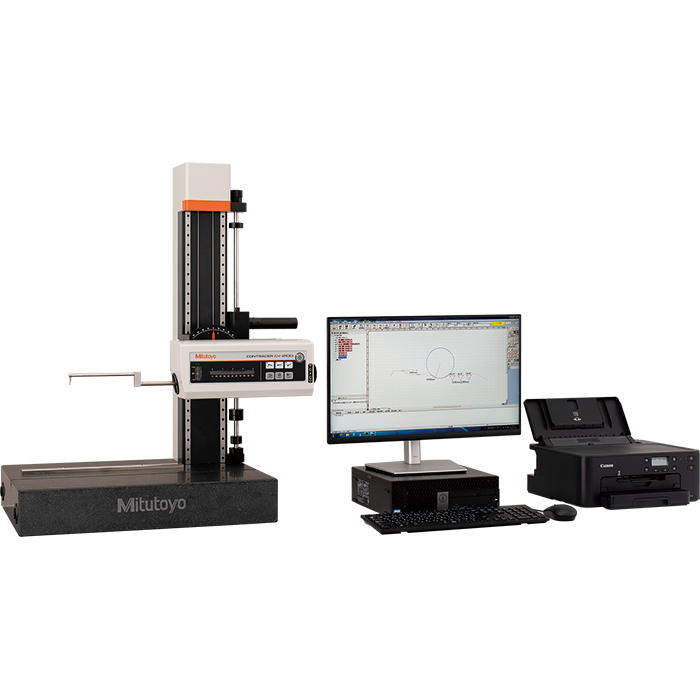

CV-2100系列

测量仪器>形状测量机>轮廓形状测量机Mitutoyo型号 CV-2100系列

CV-2100系列

实现『简便· 准确· 快速』测量的轮廓形状测量仪。CV-2100轮廓测量仪是实现『简便· 准确· 快速』测量的轮廓形状测量仪。● 与测量操作相关的配置集中设置在主机前面，大幅缩短了操作流程

CV-2100N4: X轴测量范围(mm)：100；Z1轴测量范围(mm)：50；本体尺寸WxDxH(mm)：651x143x138.5
CV-2100M4: X轴测量范围(mm)：100；Z1轴测量范围(mm)：50；本体尺寸WxDxH(mm)：745x450x885

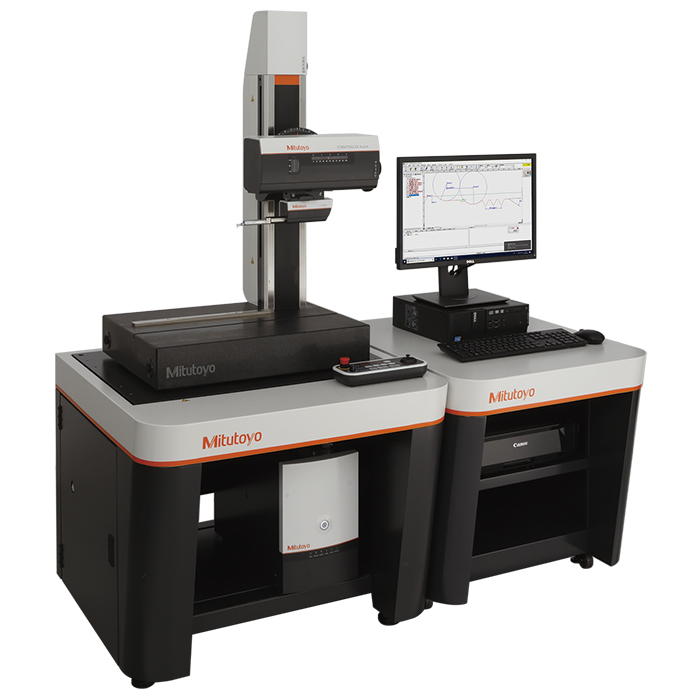

FORMTRACER Avant S3000

测量仪器>形状测量机>表面粗糙度测量机Mitutoyo型号 FORMTRACER Avant S3000

FORMTRACER Avant S3000

一款高性能、易操作、具有先进设计的表面粗糙度测量仪。带有单面测针的 Formtracer Avant S3000 系列拥有一流的驱动单元和立柱轴的驱动速度，以及快速的行程返回速度，可实现更快的测量

FTA-S4S3000-D: X轴测量范围(mm)：100；Z1轴测量范围(μm)：800,80,8；本体尺寸WxDxH(mm)：759x482x966
FTA-H4S3000-D: X轴测量范围(mm)：100；Z1轴测量范围(μm)：800,80,8；本体尺寸WxDxH(mm)：759x482x1166
FTA-W4S3000-D: X轴测量范围(mm)：100；Z1轴测量范围(μm)：800,80,8；本体尺寸WxDxH(mm)：1159x482x1176
FTA-L4S3000-D: X轴测量范围(mm)：100；Z1轴测量范围(μm)：800,80,8；本体尺寸WxDxH(mm)：1159x492x1430

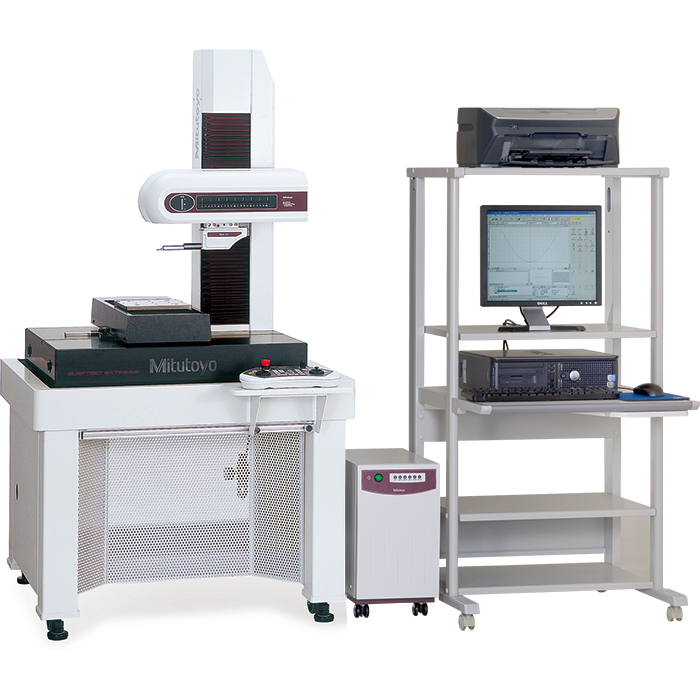

SV-3000CNC

测量仪器>形状测量机>表面粗糙度测量机Mitutoyo型号 SV-3000CNC

SV-3000CNC

X1, Y和Z2轴的驱动速度最高可达200mm/s，实现高速定位，满足多轮廓/多工件的测量任务。测量机的X1, Y和Z2轴的驱动速度最高可达200mm/s，实现高速定位，满足多轮廓/多工件的测量任务

SV-3000CNC: X1轴测量范围(mm)：200；Y轴测量范围(mm)：200；Z2轴行程范围(mm)：S型:300,H型:500

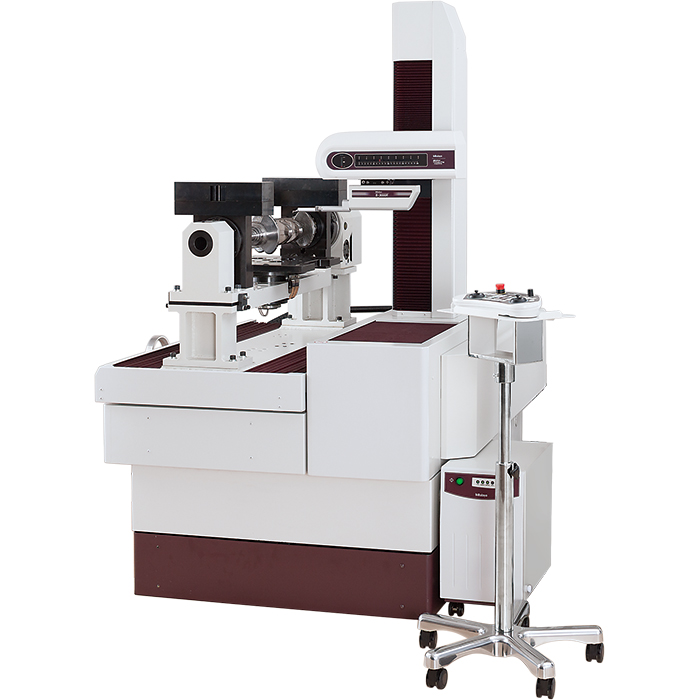

SV-M3000CNC

测量仪器>形状测量机>表面粗糙度测量机Mitutoyo型号 SV-M3000CNC

SV-M3000CNC

配有可移动Y轴立柱装置的CNC表面粗糙度测量仪，可测量发动机组、机轴等大型/重型工件。CNC表面粗糙度测量仪，配置可移动的Y轴立柱装置，可测量发动机组、机轴等大型/重型工件

SV-M3000CNC: X1轴测量范围(mm)：200；Y轴测量范围(mm)：800；Z2轴行程范围(mm)：500

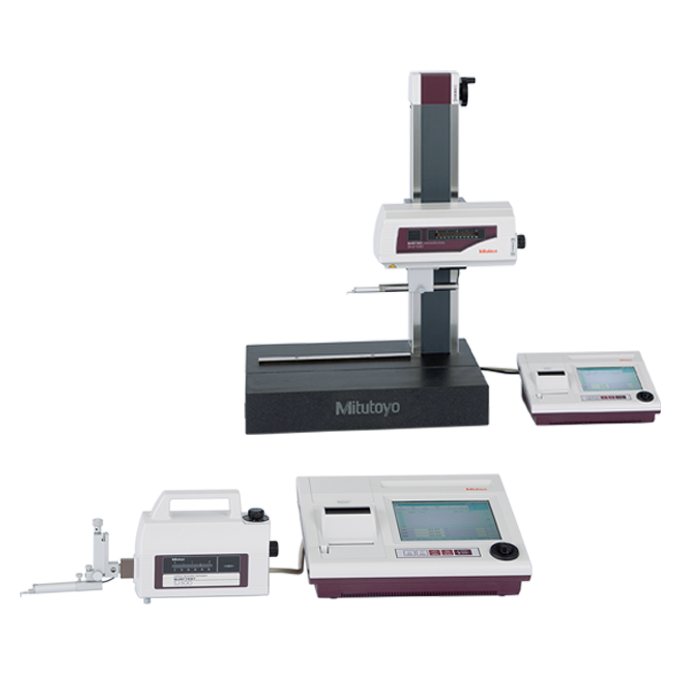

SJ-500/SV-2100系列

测量仪器>形状测量机>表面粗糙度测量机Mitutoyo型号 SJ-500/SV-2100系列

SJ-500/SV-2100系列

带专用控制器的袖珍型表面粗糙度测量仪，操作简单，显示一目了然。专用数据处理器型表面粗糙度测量仪SJ-500/SV-2100，通过简单操作便可获得高精度表面粗糙度和轮廓分析结果

SJ-500: X轴测量范围(mm)：50；Z1轴测量范围(μm)：800,80,8；X轴分辨力(μm)：0.05
SV-2100: X轴测量范围(mm)：100；Z1轴测量范围(μm)：800,80,8；X轴分辨力(μm)：0.05

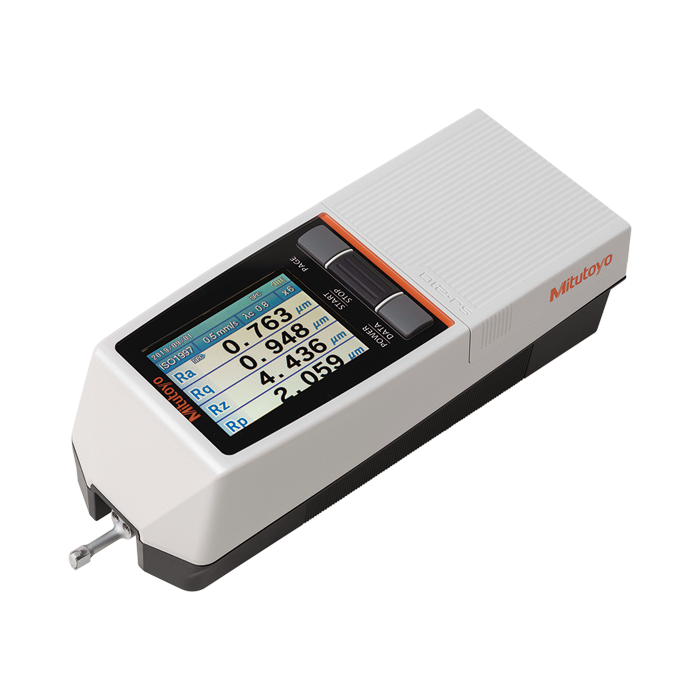

SJ-210系列

测量仪器>形状测量机>表面粗糙度测量机Mitutoyo型号 SJ-210系列

SJ-210系列

SJ-210是一款可满足客户需求的紧凑型一体式表面粗糙度测量仪。●彩色液晶显示器不仅能显示计算结果和测量条件，还能显示表面粗糙度波形。●内置可充电电池，在无外部电源的地方也可以进行测量

SJ-210(标准驱动器·0.75mN）: 测量范围：X轴（mm）：16；Z 1轴（μm）：360（-200~+160）；测力（mN）：0.75
SJ-210(标准驱动器·4mN）: 测量范围：X轴（mm）：16；Z 1轴（μm）：360（-200~+160）；测力（mN）：4
SJ-210(退避驱动器·0.75mN）: 测量范围：X轴（mm）：16；Z 1轴（μm）：360（-200~+160）；测力（mN）：0.75
SJ-210(退避驱动器·4mN）: 测量范围：X轴（mm）：16；Z 1轴（μm）：360（-200~+160）；测力（mN）：4

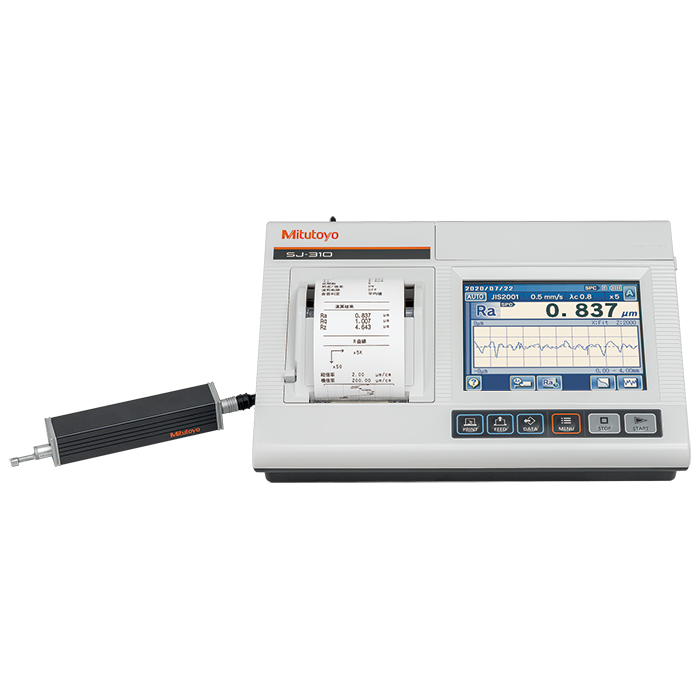

SJ-310系列

测量仪器>形状测量机>表面粗糙度测量机Mitutoyo型号 SJ-310系列

SJ-310系列

带有内置打印机的手持式表面粗糙度测量仪。SJ-310是一款操作简单且能满足多种需求的高级手持式表面粗糙度测量仪。● 配备大型触摸屏彩色图形液晶显示器，实现直观操作和简便操作性

SJ-310(标准驱动器·0.75mN）: 测量范围：X轴（mm）：16；Z1轴（μm）：360（-200~+160）；测力（mN）：0.75
SJ-310(标准驱动器·4mN）: 测量范围：X轴（mm）：16；Z1轴（μm）：360（-200~+160）；测力（mN）：4
SJ-310(退避驱动器·0.75mN）: 测量范围：X轴（mm）：16；Z1轴（μm）：360（-200~+160）；测力（mN）：0.75
SJ-310(退避驱动器·4mN）: 测量范围：X轴（mm）：16；Z1轴（μm）：360（-200~+160）；测力（mN）：4

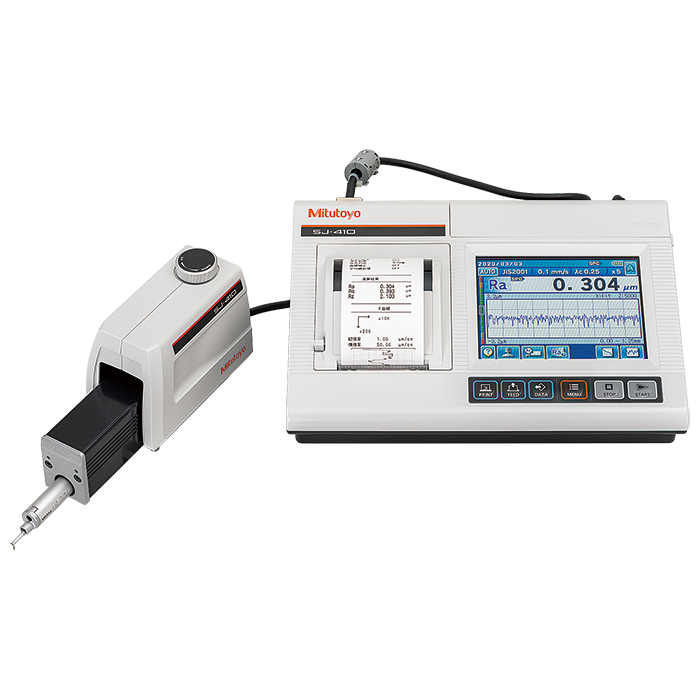

SJ-410系列

测量仪器>形状测量机>表面粗糙度测量机Mitutoyo型号 SJ-410系列

SJ-410系列

具有更高级分析功能的小型表面粗糙度仪。Surftest SJ-410小型表面粗糙度测量仪配备大型触摸屏彩色液晶显示器，实现直观操作和卓越易用性。● 根据测量条件，在有轨测量和无轨测量方式间切换，以进行优化评价

SJ-411（测力0.75mN）: 测量范围：X轴（mm）：25；Z 轴（μm）：800,80,8；测针尖端形状：60°/2μm
SJ-411（测力4mN）: 测量范围：X轴（mm）：25；Z 轴（μm）：800,80,8；测针尖端形状：90°/5μm
SJ-412（测力0.75mN）: 测量范围：X轴（mm）：50；Z 轴（μm）：800,80,8；测针尖端形状：60°/2μm
SJ-412（测力4mN）: 测量范围：X轴（mm）：50；Z 轴（μm）：800,80,8；测针尖端形状：90°/5μm

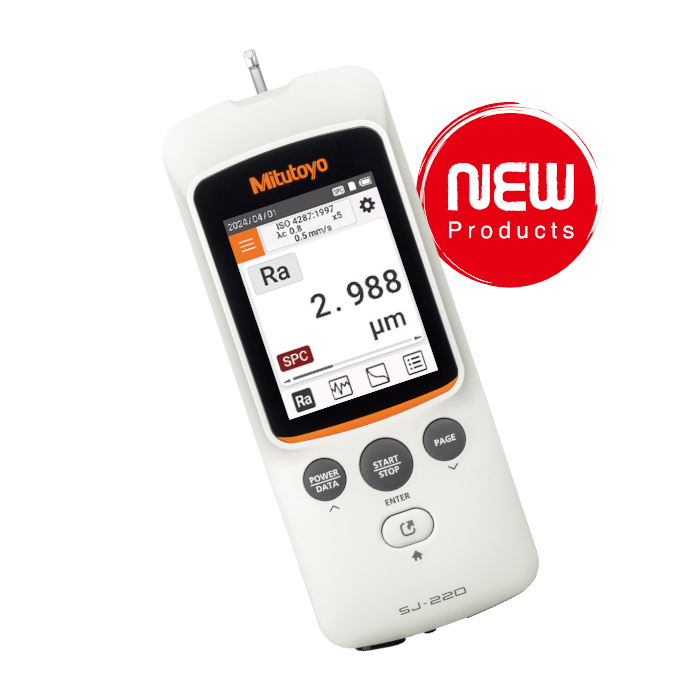

SJ-220系列

测量仪器>形状测量机>表面粗糙度测量机Mitutoyo型号 SJ-220

SJ-220系列

方便现场使用，如同手动工具般的小型表面粗糙度测量仪。方便现场使用，如同手动工具般的小型表面粗糙度测量仪 ▪ 升级版SJ-220，保持出色的可携带性和现场易用性，支持触摸屏，实现了直观的操作性

SJ-220（标准驱动器·0.75mN）: X轴 (mm)：17.5；Z1轴 (μm)：360（-200~+160）；测力 (mN)：0.75
SJ-220（标准驱动器·4mN）: X轴 (mm)：17.5；Z1轴 (μm)：360（-200~+160）；测力 (mN)：4
SJ-220（退避驱动器·0.75mN）: X轴 (mm)：17.5；Z1轴 (μm)：360（-200~+160）；测力 (mN)：0.75
SJ-220（退避驱动器·4mN）: X轴 (mm)：17.5；Z1轴 (μm)：360（-200~+160）；测力 (mN)：4

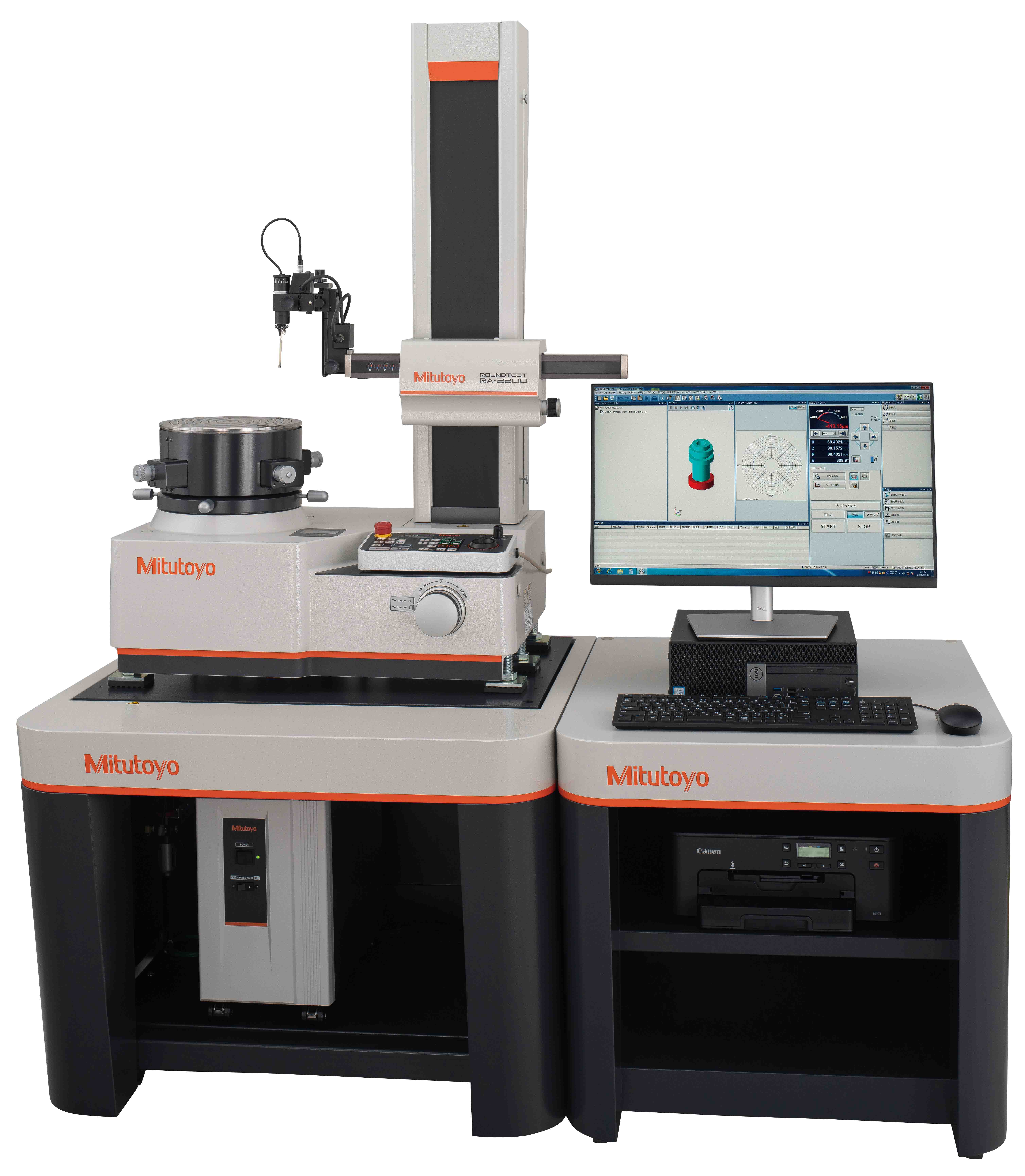

ROUNDTEST RA-2200AS/AH

测量仪器>形状测量机>圆度/圆柱度形状测量机Mitutoyo型号 ROUNDTEST RA-2200AS/AH

ROUNDTEST RA-2200AS/AH

标配自动调心/调水平的旋转工作台，将操作者从调心调水平的工作中解放出来。RA-2200AS/AH标配A.A.T（自动调心/调水平型）旋转工作台，将作业人员从工件的调心/调水平作业中解放出来

RA-2200AS: 径向旋转精度(μm)：(0.02+3.5H / 10000)；最大测量直径(mm)：300；Z轴行程(mm)：300
RA-2200AH: 径向旋转精度(μm)：(0.02+3.5H / 10000)；最大测量直径(mm)：300；Z轴行程(mm)：500

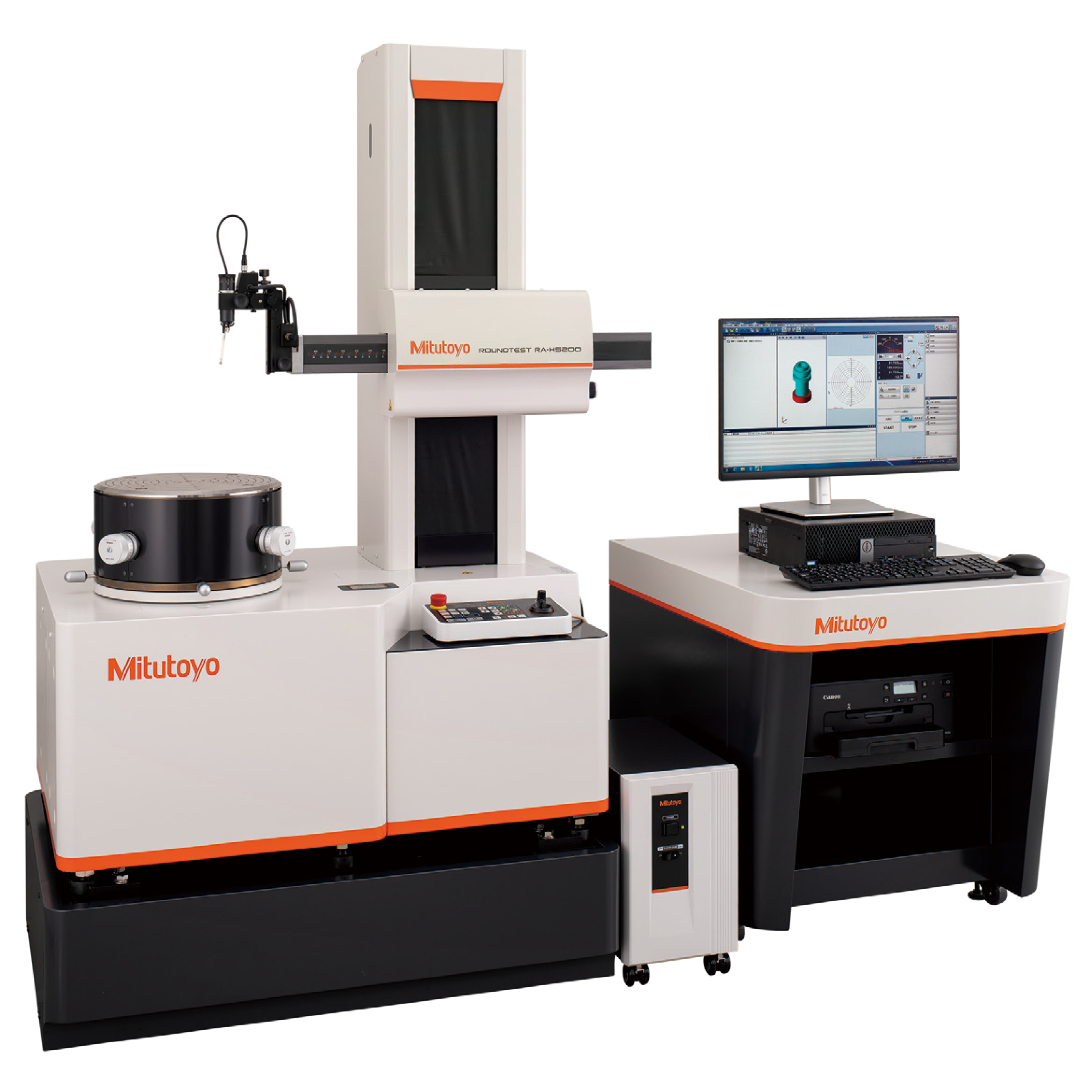

ROUNDTEST RA-H5200

测量仪器>形状测量机>圆度/圆柱度形状测量机Mitutoyo型号 ROUNDTEST RA-H5200

ROUNDTEST RA-H5200

拥有自动调心/调水平功能的高精度机型，有助于大大缩短设置时间。RA-H5200是全自动型号的圆度/圆柱度形状测量机，具备自工件程序调用、调心/调水平、测量、计算至打印的各个环节均能自动处理

RA-H5200（标准立柱）: 径向旋转精度(μm)：(0.02+3.5H / 10000)；最大测量直径(mm)：φ400；Z轴垂直行程(mm)：350
RA-H5200（高立柱）: 径向旋转精度(μm)：(0.02+3.5H / 10000)；最大测量直径(mm)：φ400；Z轴垂直行程(mm)：550

ROUNDTEST RA-2200DS/DH

测量仪器>形状测量机>圆度/圆柱度形状测量机Mitutoyo型号 ROUNDTEST RA-2200DS/DH

ROUNDTEST RA-2200DS/DH

标配D.A.T(数字调整台)有助于调心调水平操作，可像熟练人员一样完成调心/调水平作业。RA-2200DS/DH标配提供快速简明引导的D.A.T（数字调整台）功能，可像熟练员一样完成调心/调水平作业

RA-2200DS: 径向旋转精度(μm)：(0.02+3.5H / 10000)；最大测量直径(mm)：300；Z轴行程(mm)：300
RA-2200DH: 径向旋转精度(μm)：(0.02+3.5H / 10000)；最大测量直径(mm)：300；Z轴行程(mm)：500

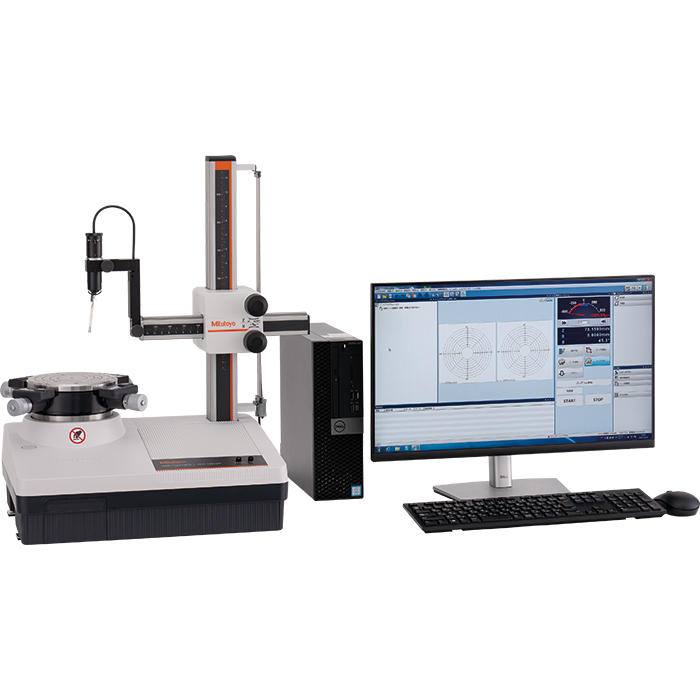

ROUNDTEST RA-120/120P

测量仪器>形状测量机>圆度/圆柱度形状测量机Mitutoyo型号 ROUNDTEST RA-120/120P

ROUNDTEST RA-120/120P

Roundtest RA-120：适用于现场使用，拥有宽范围的检出器，直观的操作面板和大型液晶显示屏，支持调心·调水平的D.A.T. 功能等，操作性能更优化的小型圆度测量仪

RA-120: 径向旋转精度(μm)：(0.04+6H / 10000)；最大测量直径(mm)：280；Z轴行程(mm)：280
RA-120P: 径向旋转精度(μm)：(0.04+6H / 10000)；最大测量直径(mm)：280；Z轴行程(mm)：280

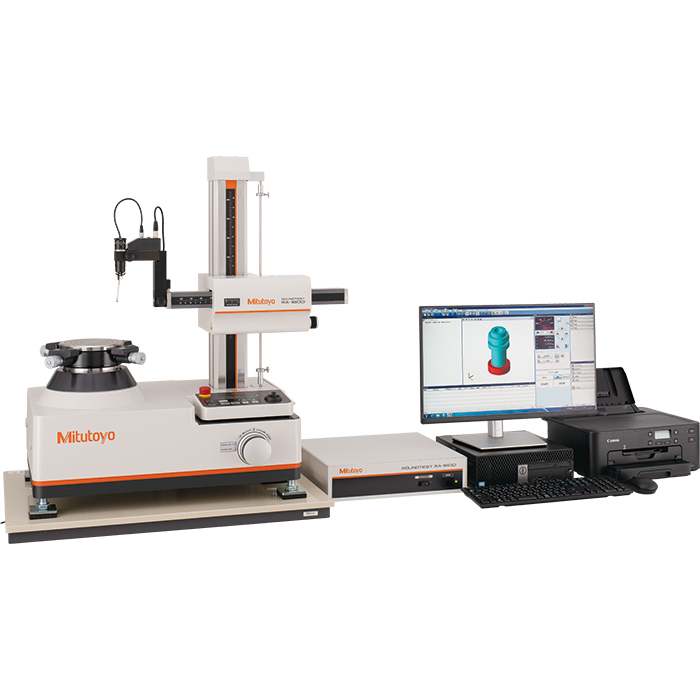

ROUNDTEST RA-1600

测量仪器>形状测量机>圆度/圆柱度形状测量机Mitutoyo型号 ROUNDTEST RA-1600

ROUNDTEST RA-1600

RA-1600外形小巧，测量范围宽，可确保其精度可与更高级别的型号相媲美。● 搭载D.A.T. （数字调整台）功能有助于高效完成测量前繁琐的调心调水平作业。● 滑动机构（滑动检出器支架为选件）可以安装在检出器支架上

RA-1600: 径向旋转精度(μm)：(0.02+6H / 10000)；最大测量直径(mm)：280；Z轴行程(mm)：300

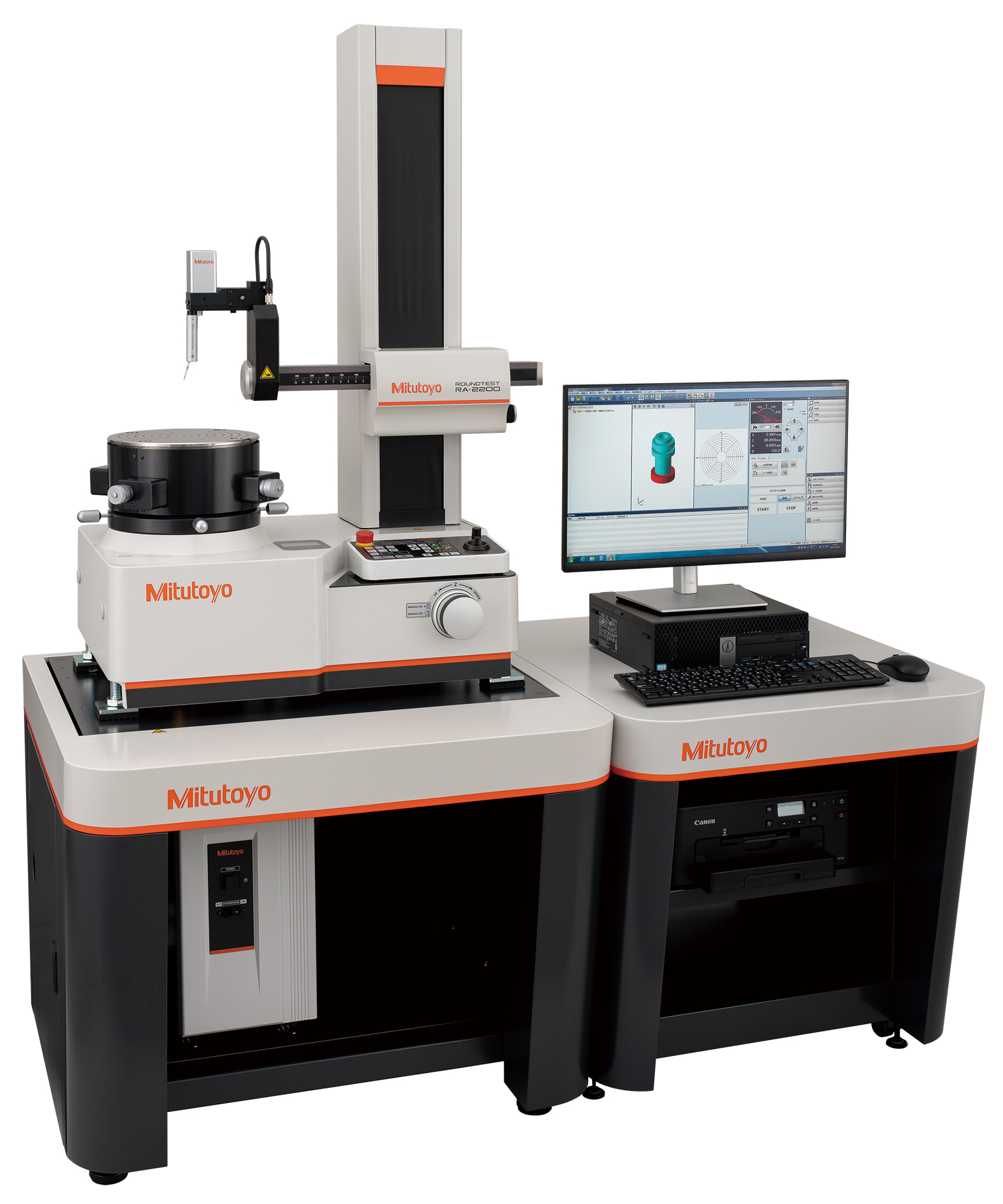

ROUNDTEST RA-2200 PLUS

测量仪器>形状测量机>圆度/圆柱度形状测量机Mitutoyo型号 ROUNDTEST RA-2200 PLUS

ROUNDTEST RA-2200 PLUS

实现自动测量(CNC)的检出器姿势变更功能。RA-2200CNC系列是实现自动测量(CNC)的检出器姿势变更功能的圆度/圆柱度测量机。●控制夹持检出器的支臂部姿势(纵/横)和检出器的旋转装置(在0～270°的范围内每1°增量旋转)，可对外径、内径、上下面等进行连续自动测量

RA-2200 PLUS（标准立柱）: 径向旋转精度(μm)：(0.02+3.5H / 10000)；工作台有效直径(mm)：235；Z轴垂直行程(mm)：300
RA-2200 PLUS（高立柱）: 径向旋转精度(μm)：(0.02+3.5H / 10000)；工作台有效直径(mm)：235；Z轴垂直行程(mm)：500

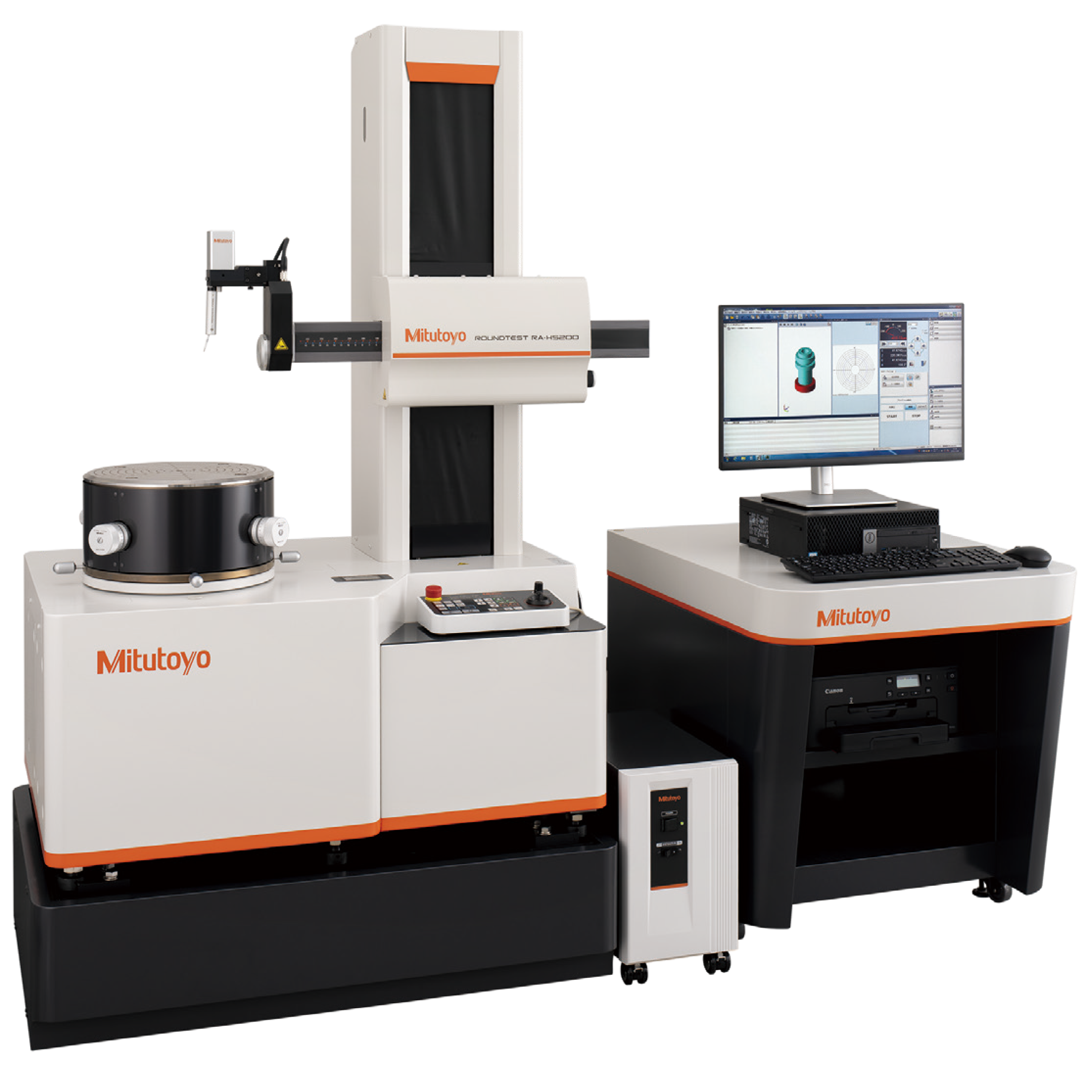

ROUNDTEST RA-H5200 PLUS

测量仪器>形状测量机>圆度/圆柱度形状测量机Mitutoyo型号 ROUNDTEST RA-H5200 PLUS

ROUNDTEST RA-H5200 PLUS

有效提高生产性及效率、集高精度和CNC自动测量为一体的CNC测量机。RA-H5200 PLUS实现更高精度，CNC测量机极大地提高了生产力和效率。● 标配高精度自动调心/调水平功能的旋转工作台

RA-H5200 PLUS（标准立柱）: 径向旋转精度（μm）：(0.02+3.5H / 10000)；最大测量直径（mm）：φ356；Z轴垂直行程（mm）：350
RA-H5200 PLUS（高立柱）: 径向旋转精度（μm）：(0.02+3.5H / 10000)；最大测量直径（mm）：φ356；Z轴垂直行程（mm）：550
